答疑:设置梁加腋选择不了图元是为什么,怎么解决

提问网友:啦啦啦啦啦
提问日期:2025-07-05 14:13:15


解答网友:大家广联

钻石专家

注:1.生成梁加腋指的是生成水平加腋;2.生成梁加腋时,无法自动生成时,可选择手动生成。

场景一:柱/梁绘制不符合生成条件;

①没有绘制矩形柱(梁和梁相交位置没有柱或矩形梁和异形柱/参数化柱/圆形柱相交)。

②梁是异形梁/高度方向的斜梁。

方法:矩形梁相交位置绘制矩形框架柱后生成梁加腋,若不能满足要求,需要用异形柱代替绘制梁加腋部分,或在【表格算量/表格输入】中手动输入。

③柱是构造柱;需【构件转换】为框架柱后生成梁加腋。

④梁和柱没有在同一个单项工程,需【修改归属】到同一个单项工程后生成梁加腋。

⑤要生成梁加腋的梁绘制的有问题,删除梁后重新绘制,然后再生成梁加腋。

场景二:按生成条件设置不满足生成条件;

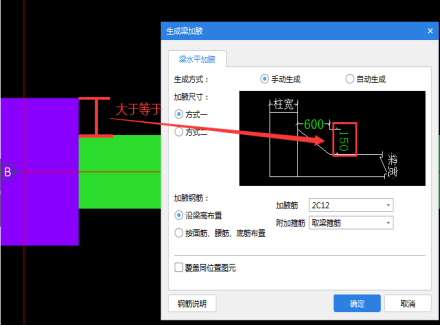

①若按方式一生成时:需要柱宽>梁宽,且柱边距梁边的距离≥加腋宽度时才会生成,若不满足条件,则不能生成。如图:

梁加腋

②若使用自动生成梁加腋时:梁轴线和柱轴线的距离最小为1/4柱宽,当小于该距离时,无法自动生成加腋,此时可以使用手动生成功能布置。如图:

加腋

③若按方式二生成时:梁边线到柱中心距离+输入的过柱中心尺寸>梁边到柱边的距离,所以无法生成。如图:

答疑解惑

若不是以上场景,可能是以下原因导致:

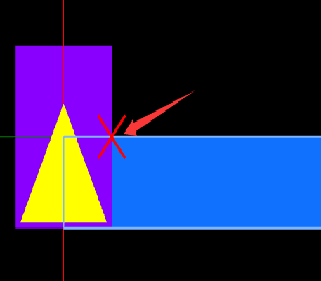

原因一:手动生成的时候没有选择生成位置,选择生成位置后,会显示红色×,再鼠标右键即可生成。如图:

广联达服务新干线

原因二:生成加腋时,两边加腋长度加起来大于两个柱子间的距离,所以选不到点,布置不上。

例如:两个柱子间长度1900,一个加腋长度是1000,两个加腋长度是2000,排不下两个加腋,就会有一端选不到点。如图:

方法:生成加腋时,调整加腋长度使其满足条件后再布置。

建筑行业快速问答平台-答疑解惑

解答网友:nh

钻石专家

加腋交接处是否有柱
