答疑:在图纸中如何分辨筏板的边界线?

提问网友:三青
提问日期:2025-07-02 20:37:34

绘制筏板时,在图纸中按照什么来绘制?


解答网友:GXZ

钻石专家

图纸呢?

解答网友:钢筋撑起半边天

钻石专家

按基础里的最外交圈的边线考虑画筏板基础

解答网友:独行者

铂金专家

看基础平面图,筏板边线为紫色。

解答网友:走出工地

专家

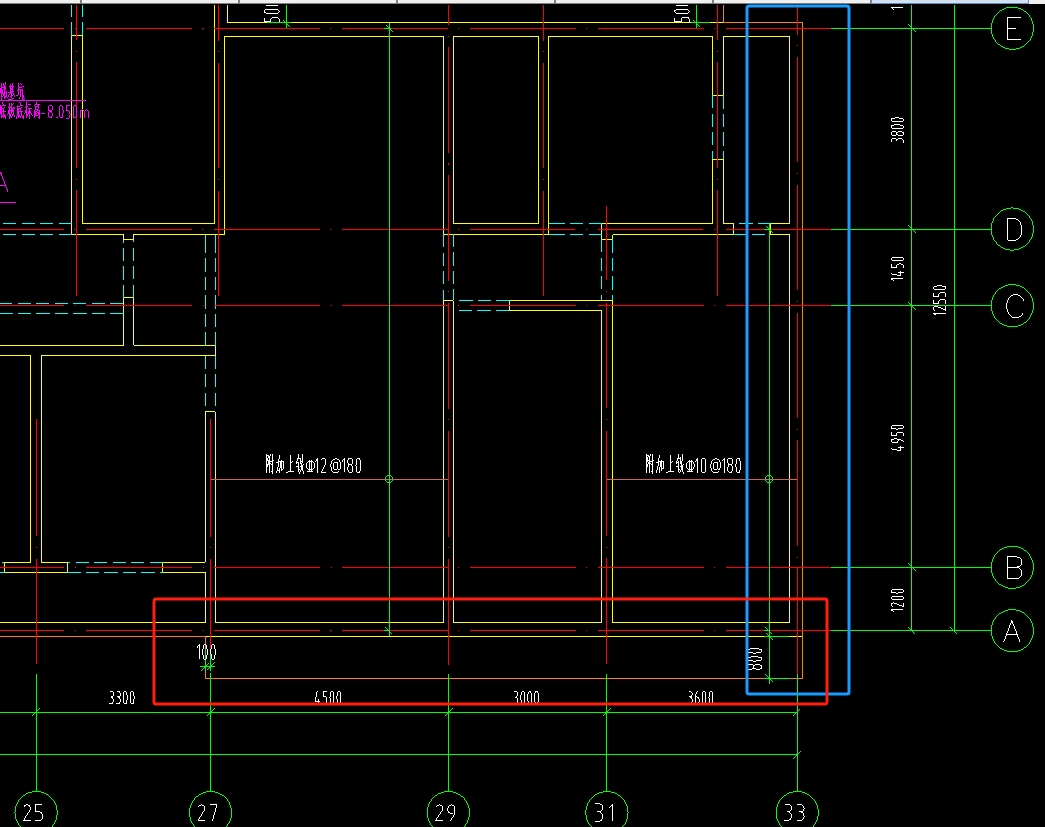

一般情况下,筏板外边线与外墙外边线重合(如图中蓝色框选区域),还有一种情况是筏板外边线超出外墙线(如图中红色框选区域)。
