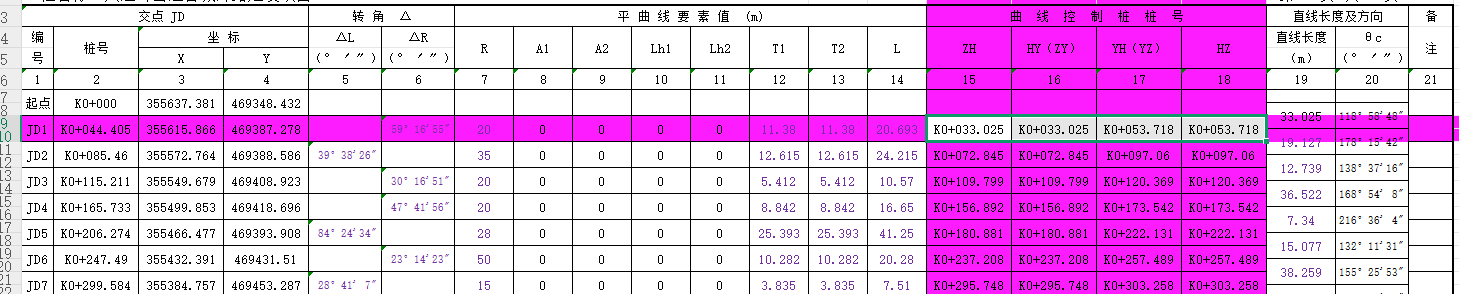

答疑：请问表格中ZH、HY（ZY）、YH（YZ）、HZ分别表示什么意思？

提问网友：没有香菜情怀
提问日期：2025-07-01 17:06:17

---

已采纳
解答网友：广岑

钻石专家

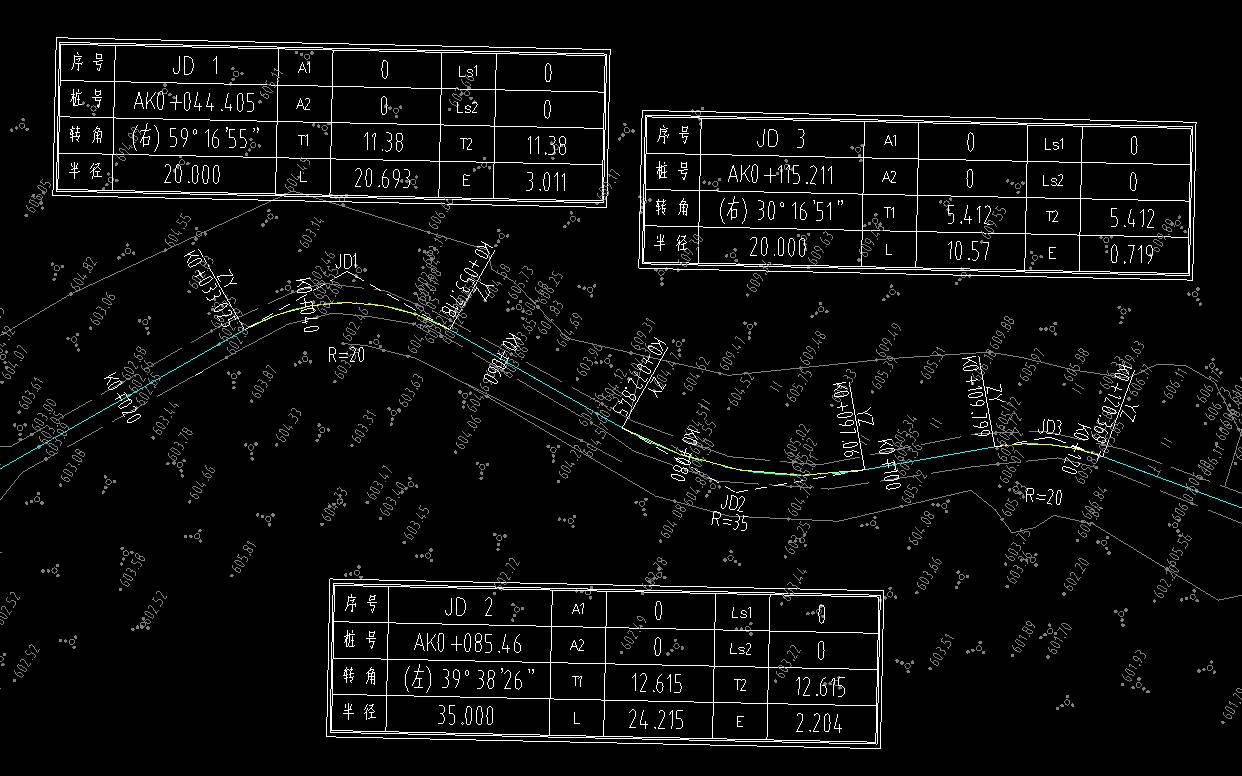

公路图纸符号含义

在公路图纸中，这些符号代表着不同曲线段的交点或特殊点，它们是道路施工测量的重要基础，以下为你详细介绍各符号的含义：

ZH（直缓点）

ZH 代表直线与缓和曲线的交点，是路线由直线段进入缓和曲线段的起始点。当车辆行驶至此点，开始从直线行驶过渡到曲线行驶。

HZ（缓直点）

HZ 是缓和曲线与直线的交点，意味着路线从缓和曲线段结束，进入直线段。车辆行驶到该点时，曲线行驶结束，重新进入直线行驶状态。

HY（缓圆点）

HY 为缓和曲线与圆曲线的交点。车辆行驶经过缓和曲线后，从该点开始进入圆曲线行驶，此时曲线半径固定。

YH（圆缓点）

YH 是圆曲线与缓和曲线的交点，车辆行驶到此处时，圆曲线行驶结束，开始进入缓和曲线行驶，曲线半径逐渐变化。

YZ（圆直点）

YZ 表示圆曲线与直线的交点，标志着圆曲线段的结束和直线段的开始，车辆从圆形曲线行驶直接进入直线行驶。

ZY（直圆点）

ZY 代表直线与圆曲线的交点，意味着路线从直线段直接进入圆曲线段，车辆行驶到该点时，开始以固定半径进行曲线行驶。

QZ（曲中点）

QZ 是圆曲线的中点，位于圆曲线的正中间位置。它在道路施工和测量中具有重要的参考作用，可用于确定圆曲线的对称中心等。
