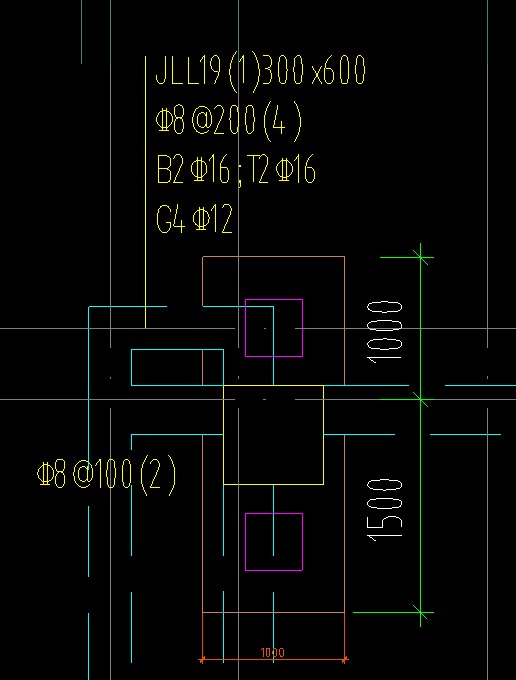

答疑：图纸上面标有尺寸，下面两桩和单桩平面图，现在是按照图上的画还是按照下面节点画呀

提问网友：HL.Powerful
提问日期：2025-06-25 11:11:17

---

解答网友：欢乐心中飞雪

钻石专家

按平面标注尺寸

解答网友：河畔晨光

黄金专家

按照图上的画

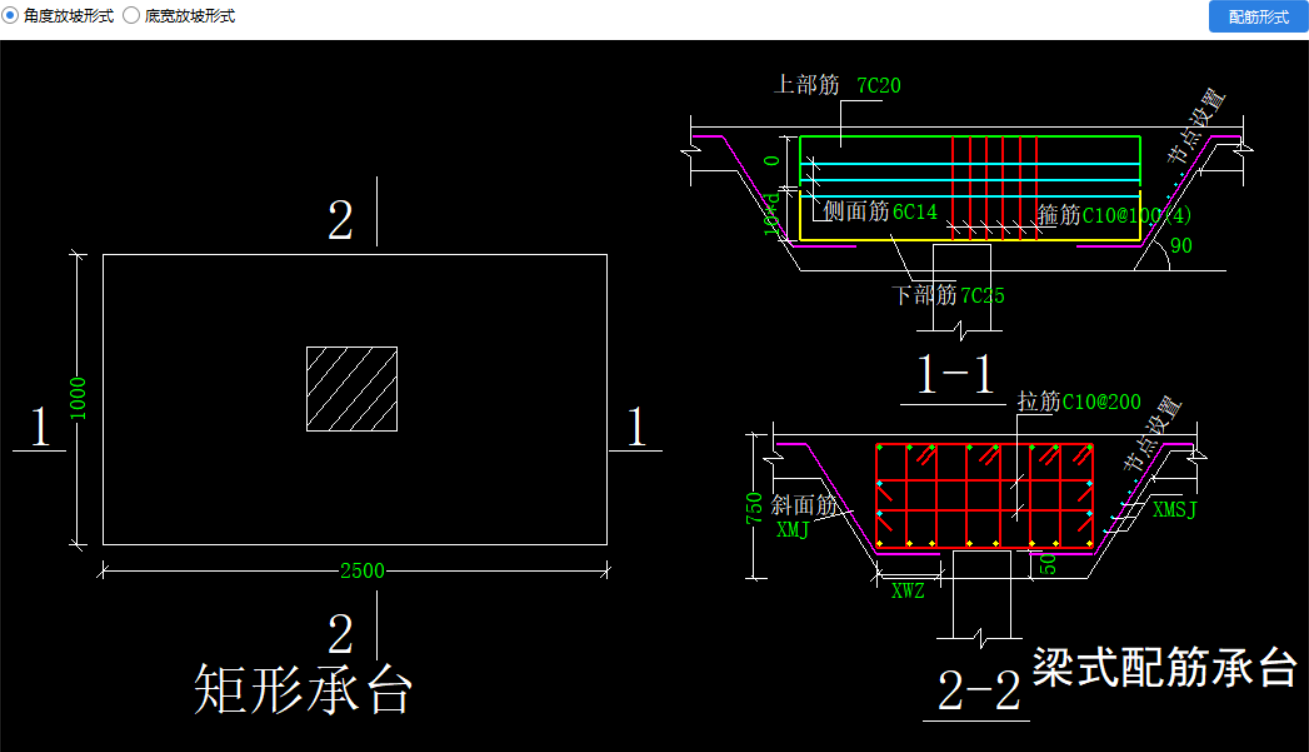

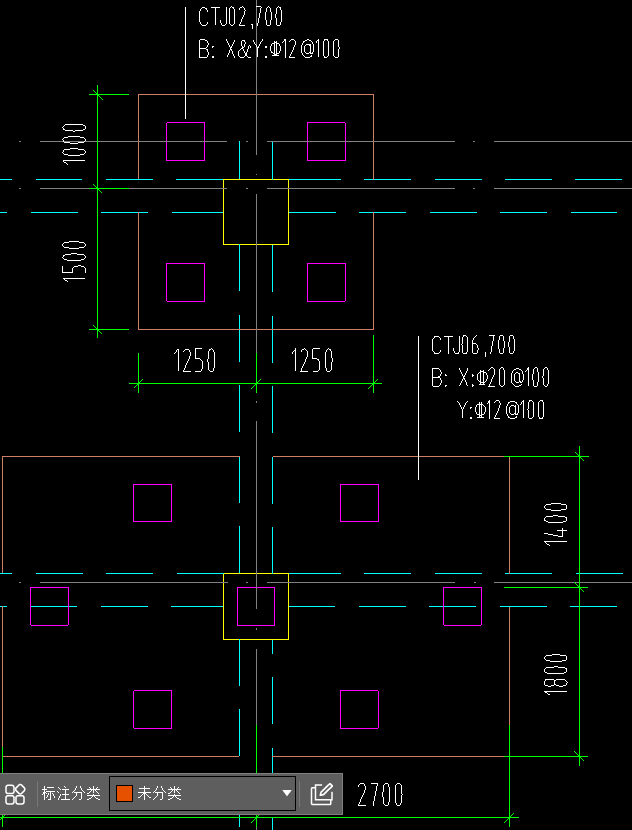

图一中两个是矩形承台

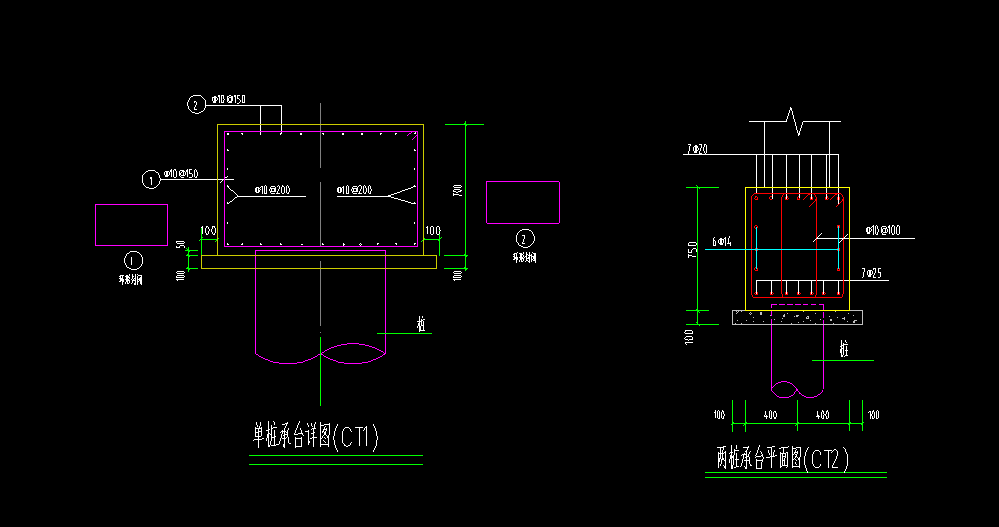

图三中一个是两桩承台，应该是梁式配筋（也就是图四右）

图四左是单桩承台配筋节点大样图，也就是环式配筋承台
