答疑：请教一下，基础梁识别原位标注是反的怎么处理，上部钢筋识别成下部跨中了

提问网友：白饭
提问日期：2025-06-19 19:24:45

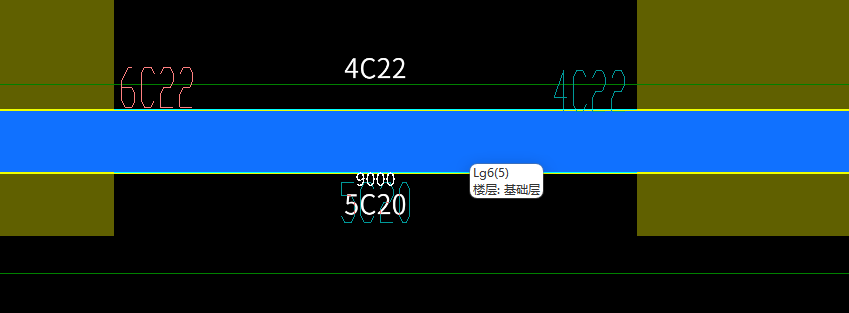

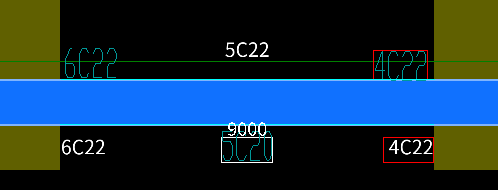

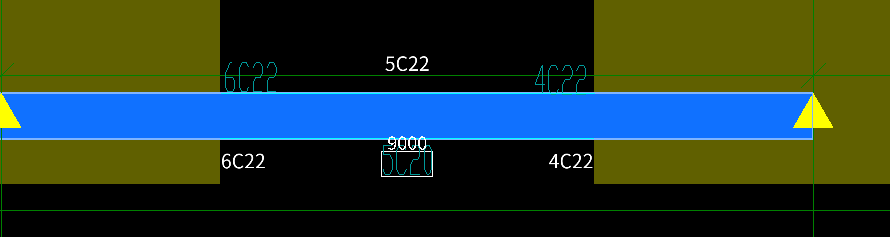

软件直接识别出来的结果是这样的，实际是不是应该改成这样才是对的，软件识别出来的原位标注上下是反的，左右支座筋手动识别就是在下面

---

解答网友：欢

基础梁跟框架梁的标注是反着来的。用框架梁识别

解答网友：陈工

钻石专家

基础梁，与基础联系梁，计算图和软件画图，面筋，底筋，是上下相板反的。你的设计图，不是基础梁的，是基础联系梁的，用基础联系梁定义布置。支座负筋在支座上部的，通长底筋在下部的。基础联系梁，与框架梁布置方法是相同的。
