答疑:请问这个图水平系梁该怎么布置

提问网友:小L
提问日期:2025-06-13 15:23:22

过梁

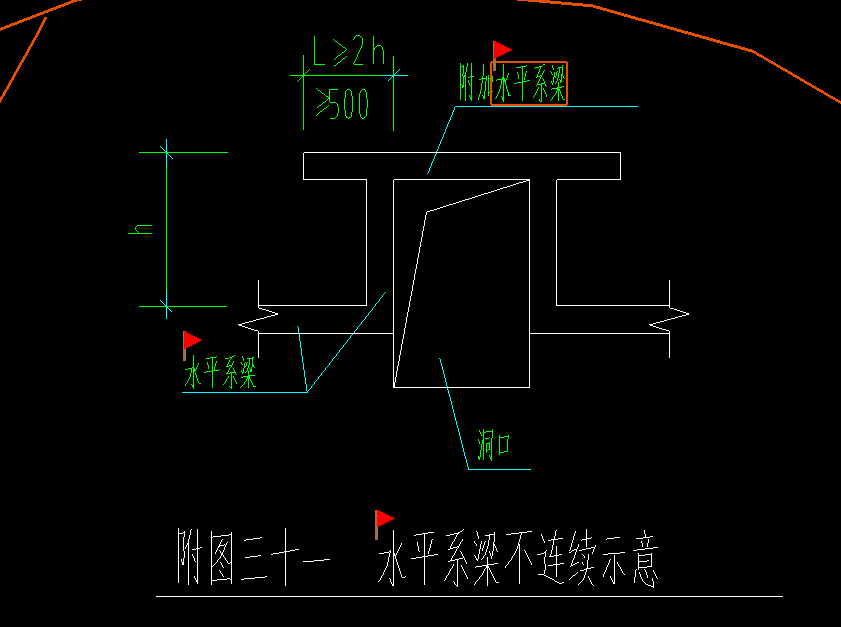

洞口上方的附加水平系梁是指过梁,充当水平系梁吗?

左侧这两道梁,1.为什么会有垂直方向的梁当作水平系梁呢,这个位置不该布置构造柱吗?

2.水平方向那道梁是遇洞口截断的圈梁吗


解答网友:天海一线

黄金专家

洞口上方的附加水平系梁是指过梁

水平方向那道梁是遇洞口截断的圈梁

解答网友:陈工

钻石专家

由于有洞口,水平系梁不能直通设置,所以,按设计图要求进行错开设置。可以理解为过梁类型。设计图要求是拐弯布置的。不是柱的。是梁拐弯的。
