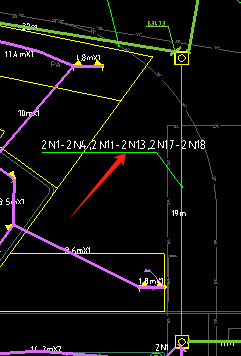

答疑：请教，标注箭头的这个粉色电缆长度怎么计算？

提问网友：小王子2021
提问日期：2025-06-05 15:37:15

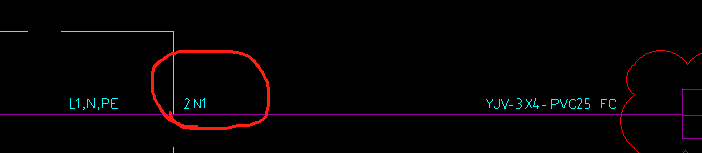

计算这段电缆长度应该是N1  N2   N11  N12   N13  N17 N18是19m×7×2还是19m×7呢？ 回路编号2NI ，在计算电缆时是否需要×2？

---

解答网友：米老鼠

铂金专家

具体还是要咨询一下设计人员或结合系统图去确定

看图片应该是19*7

2N1应该是回路编号

解答网友：小野猫

铂金专家

2N1-2N4是4条回路，  2N11-2N13是3条回路，   2N17-2N18是2条回路，一共是19m×9条回路
