提问网友:jauy
提问日期:2025-06-03 08:49:50

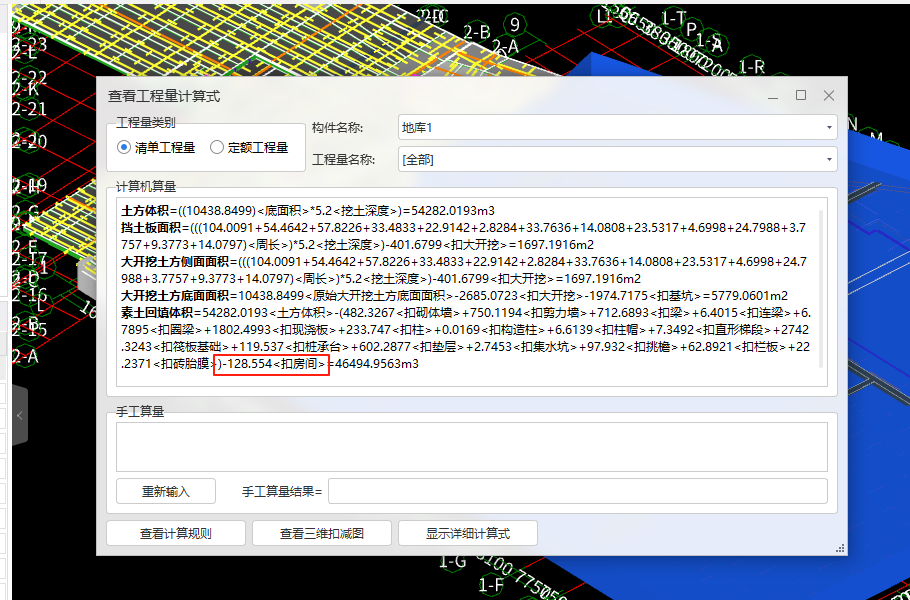

如图所示,土方回填扣减房间的量有问题,房间都已绘制,许多房间未被扣减,是什么原因导致的?
解答网友:小的大牛
黄金专家
你好,你按照下面的方法对应你的工程,核查哈。
原因一:基础层墙体未形成封闭区域,且未绘制房间,或相交墙体的中心线没有在同一个位置(如下图),导致墙没有识别成封闭区域(软件判断封闭区域会按照选中墙后,墙上绿色小方块围成的封闭区域)。
方法:基础层的素土回填要扣减房间,必须要绘制上房间才可以扣减。
①若墙体没有封闭,选中墙图元,鼠标右键点击【闭合】后,再点画房间(若墙体没有闭合的位置本身没有墙,也可以绘制虚墙进行闭合);
②若相交墙体的中心线没有在同一个位置导致不封闭,选中墙图元,直接在【属性列表】中,将“轴线距左墙皮距离”修改后,再将墙偏移/移动回去;或者直接将“轴线距左墙皮距离”删除后,敲回车,就默认墙中心线到轴线位置。
原因二:绘制了房间,但是房间底标高没有与土方相交。
方法:将房间的底标高修改为此处墙体的底标高且与土方相交。
原因三:房间形状比较复杂。
方法:删除房间,用虚墙将房间范围分割为比较规则的形状,再重新绘制房间。
原因四:手算扣减房间体积时未扣减房间内基础体积(如筏板/柱墩/垫层等图元),软件实际计算时先扣减基础图元体积,再扣减房间(扣减房间时,不再重复扣减基础部分体积,因此对不上)。
方法:检查计算正确即可。
原因五:素土回填扣减房间时找了墙体围成的最大的封闭区域,导致扣减的多了。因为软件中素土回填在扣减房间时,找封闭区域的原则是:
该图元所在楼层标高范围、及该土方标高范围内,找所有墙体所围成的最大的封闭区域,并记忆围成该最大封闭区域的墙体的最大标高,用该标高进行扣减(找封闭区域时优先找本层,本层没有时再找相邻层),若本层可以找到封闭区域,不论该封闭区域与图元是否有交集,均不会再往上一层找。
方法:若该房间不需要扣减,建议将封闭的墙体手动拉伸使其不封闭;若房间需要扣减但扣减不正确,建议使用【灰土回填】手动绘制需要扣减部分进行手动扣减。
原因六:本层或其它楼层最外圈有绘制封闭的墙,但墙的标高和土方没有相交或刚好相切,导致没有扣减。
方法:检查修改最外墙的墙标高及位置是否正确,若不需要考虑该封闭范围,可以将其设置不封闭。
原因七:房间高度计算不对,软件会根据层高、层底标高以及房间的底标高计算房间的真实高度,具体的计算方式:房间高度=基础层层高+基础层底标高-房间底标高,基础层层高设置不正确会导致房间高度计算不对,因此扣减房间不正确。
方法:修改基础层层高正确。
原因八:室外地坪标高远低于基础层层底标高(如:基础层层底标高是60.5m,室外地坪标高是-0.3m),土方以及墙体标高都在室外地坪以上,所以无法扣减房间。
方法:检查基础层层底标高,将其修改为相对标高后,再汇总计算即可;或者将室外地坪标高修改为土方顶标高或房间顶标高后,再汇总计算。
