提问网友：耍电的
提问日期：2025-06-01 11:01:57

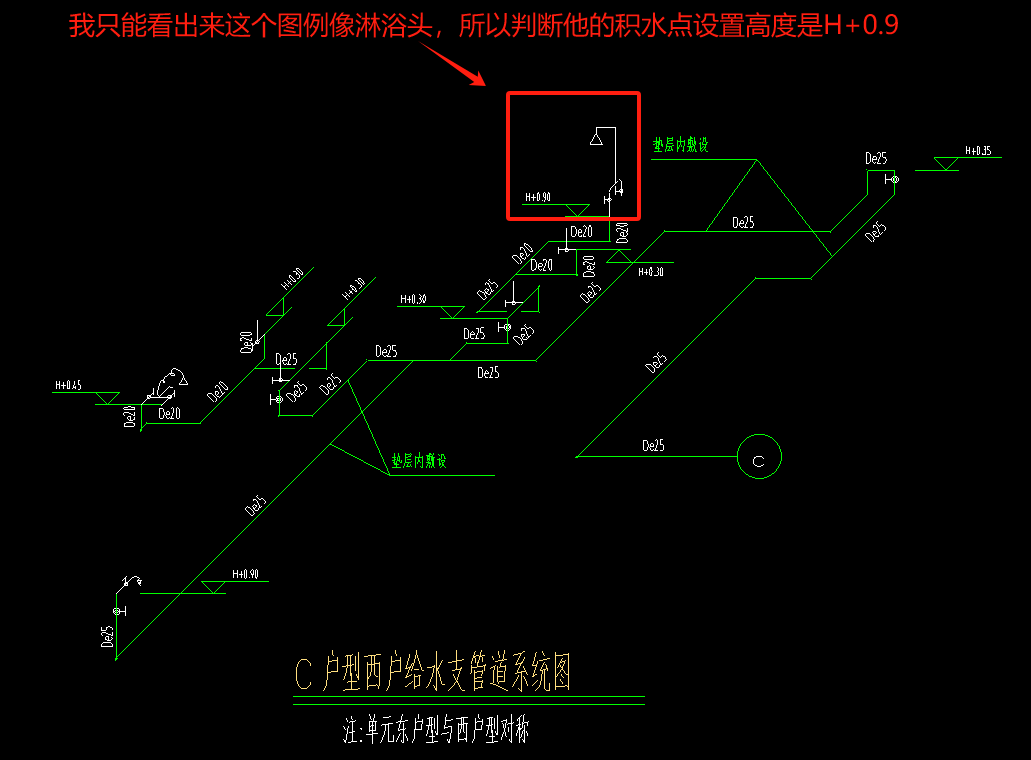

以图1截图为例，我只能看从造型看出来淋浴头的设置高度是H+0.9，其他的构件【比如洗菜盆，浴缸，洗脸盆，地漏，洗衣机龙头，坐便器】我应该怎么从这个图纸上看出来他的高度信息呢？

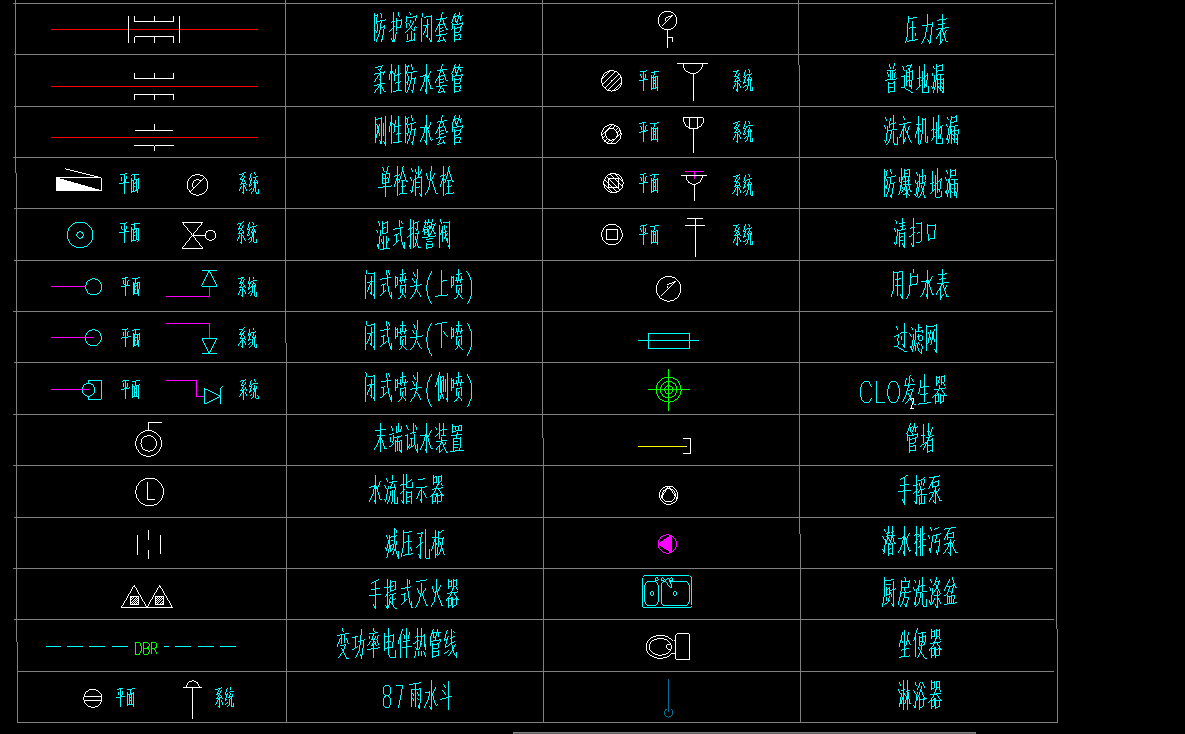

图2是案例图纸的【图例截图】

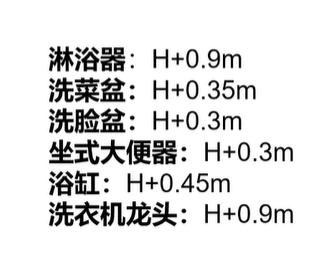

图3是案例工程老师给出的不同构件的高度答案
解答网友：欢乐心中飞雪
钻石专家
你下面截图有说明相应管道的标高的啊
