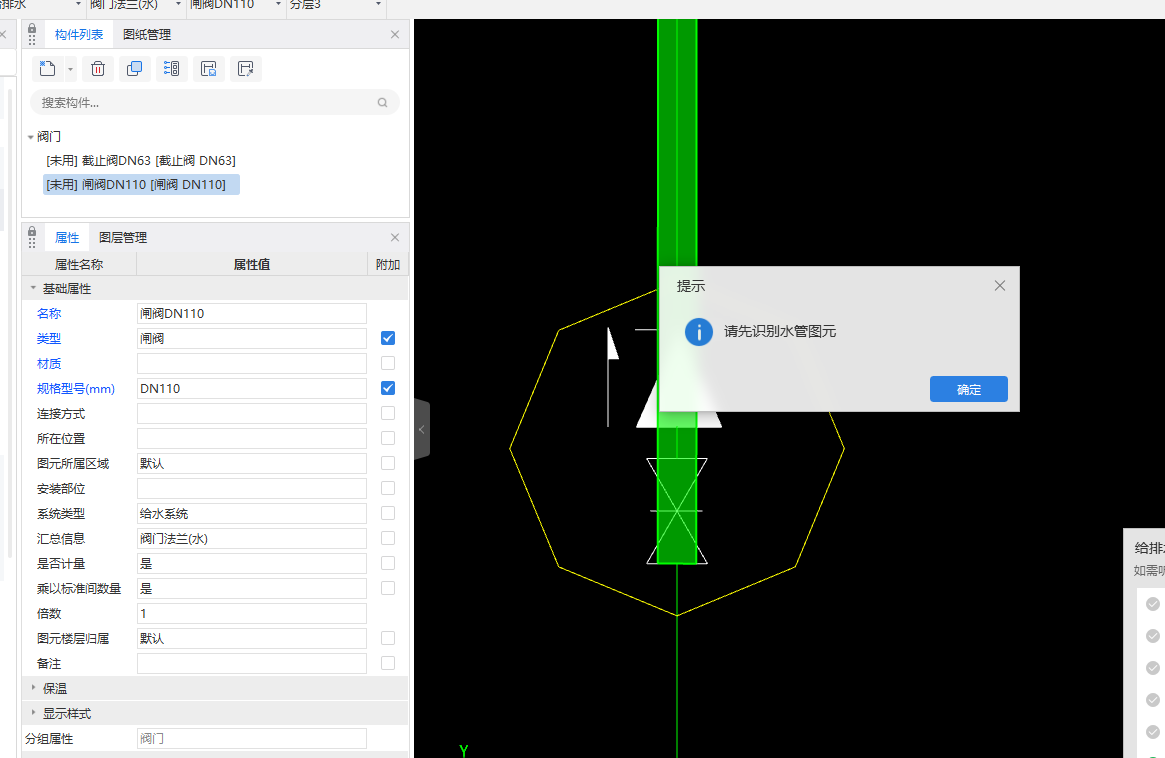

答疑:闸阀按设备提量,但是出现了这个框,怎么操作

提问网友:黄工
提问日期:2025-05-31 21:39:12

提量

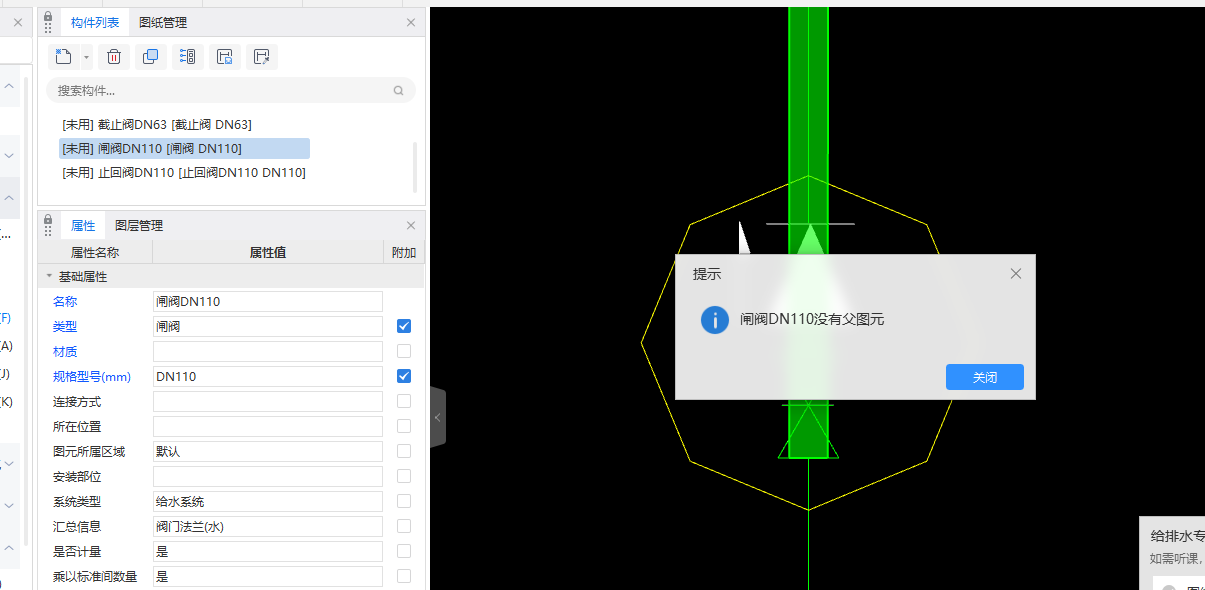

2025-05-31 21:43:55 补充

闸阀


解答网友:星辰大海

铂金专家

直接点绘

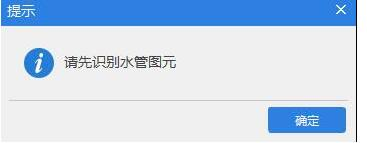

提示如图:

答疑解惑

原因:没有识别管道

方法:阀门是依附构件,需要先识别水管之后再去识别阀门;

原因:水管已经识别了,但是水管是一个斜管

方法:用【点】功能将阀门绘制在管上或者表格输入阀门工程量;

原因:水管已经识别了,但是水管跟阀门不在同一分层,

方法;切换到同一分层识别即可。
