答疑:七佛丙烷装置平面图与系统图怎么看?

提问网友:rabbit
提问日期:2025-05-31 19:08:33

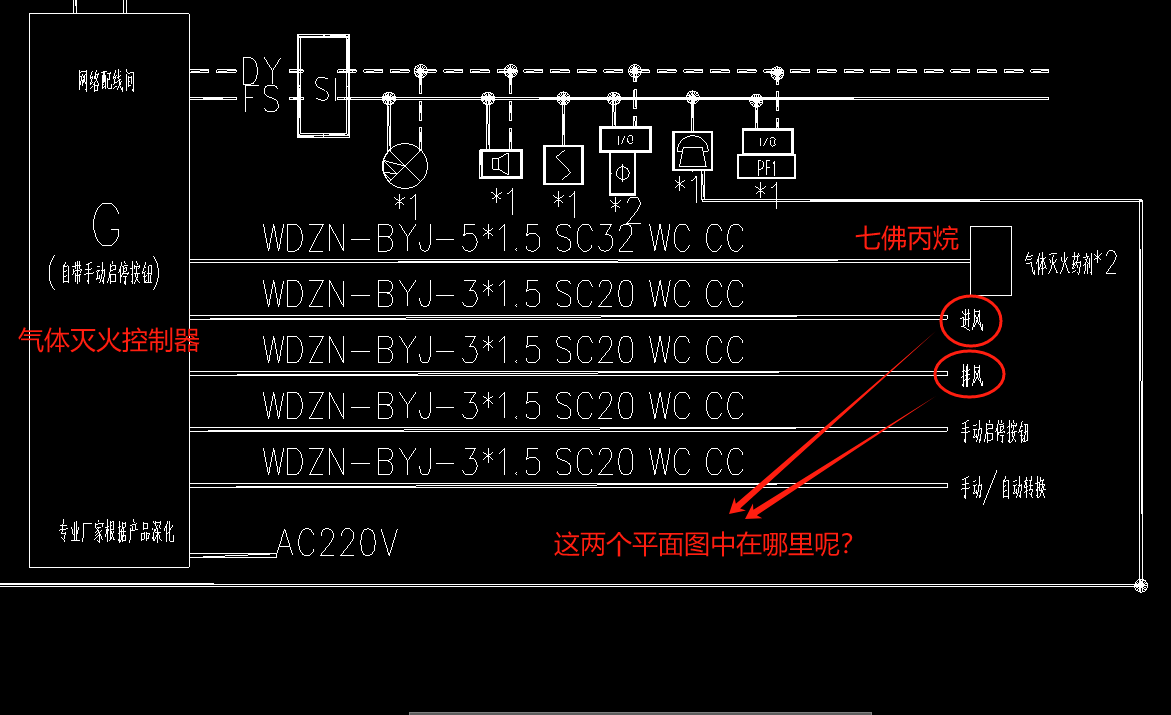

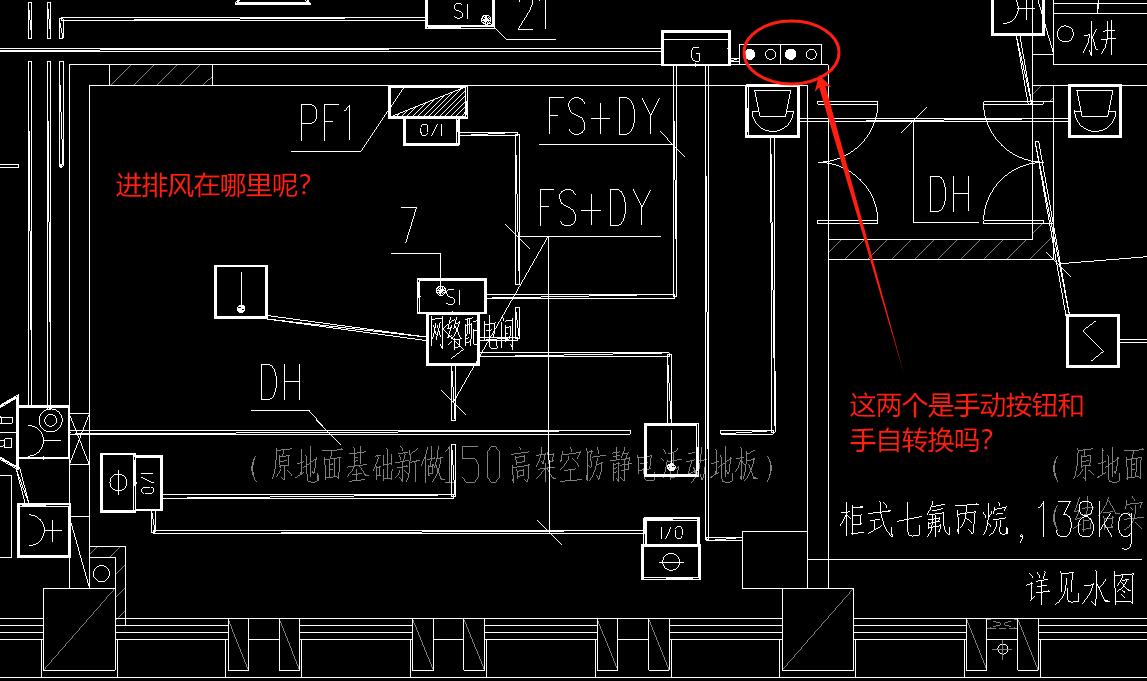

系统图平面图

2025-05-31 19:11:05 补充

答疑解惑这个是气体灭火控制器


解答网友:冰临城下

黄金专家

属于手动按钮

排风位置需要看暖通图纸

解答网友:大海

钻石专家

两个防火阀都在风管上。

那两个是手动按钮,不是自动转换。

G 不是气体灭火控制器,是通用型火灾报警控制器。
