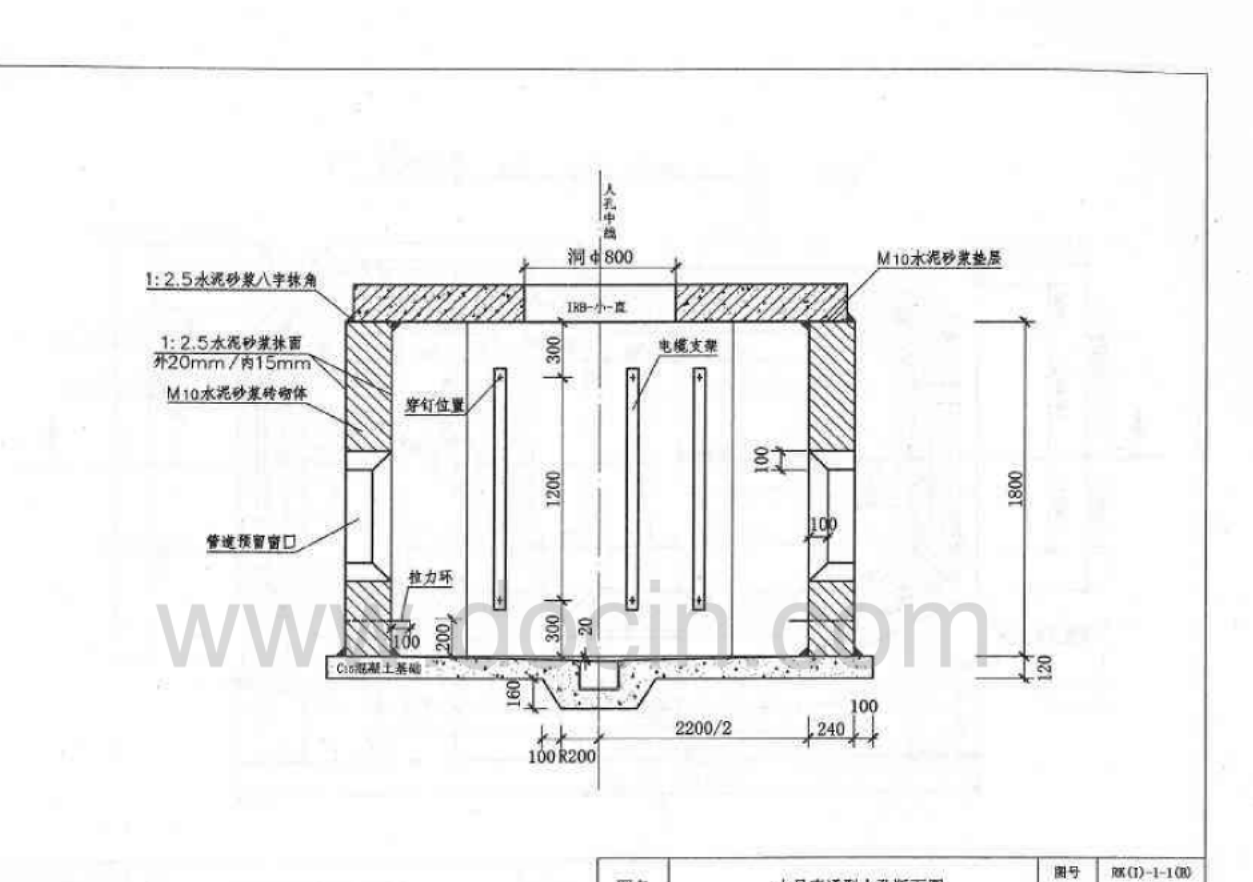

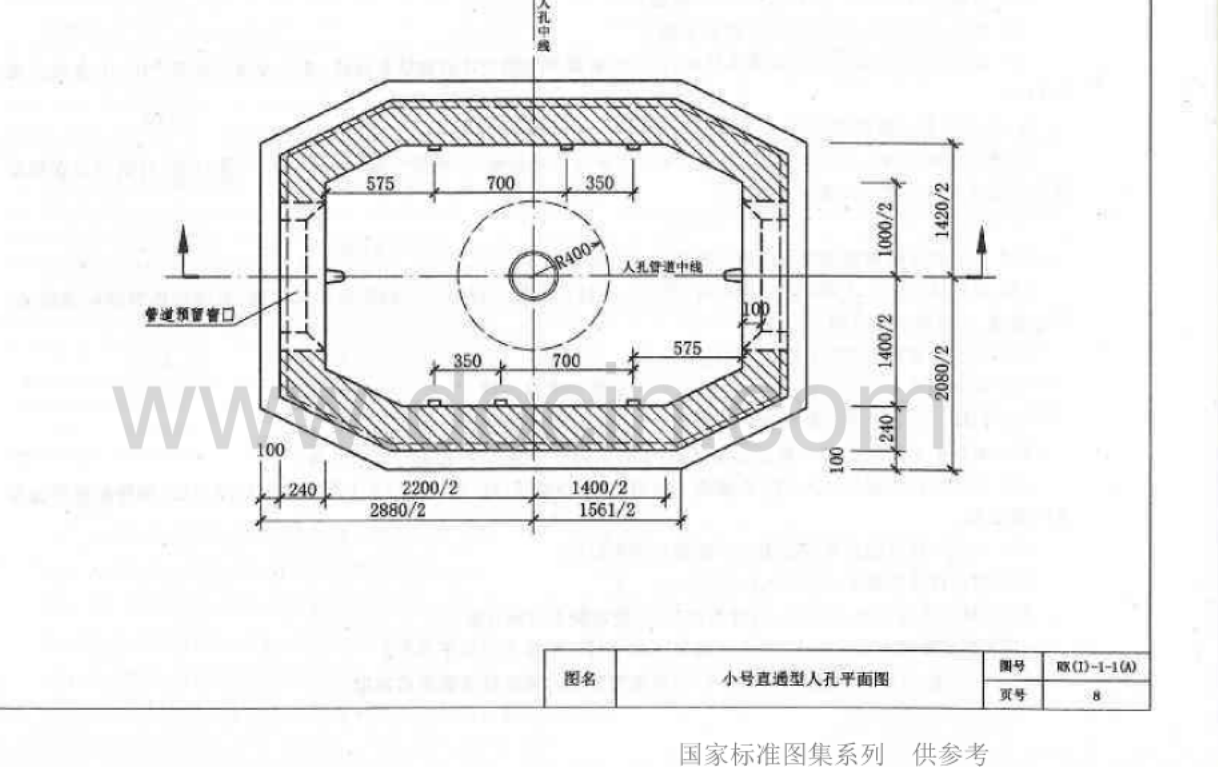

答疑:异形的井,都是怎么用软件画的呢?

提问网友:六佳
提问日期:2025-05-30 14:11:32

异形

异形的


解答网友:天涯浪子

铂金专家

筏板+剪力墙+板

解答网友:nh

钻石专家

底有筏板及集水坑计算,壁墙用砌体墙,顶手工计算盖板等

解答网友:尼古拉斯S巴达

专家

分开绘制:四周用剪力墙绘制,先画一半,配合辅助轴线,然后另外一边镜像过去。

                底板用筏板,还可以布置集水坑。

                顶板用现浇板

希望对您有所帮助,麻烦您采纳,点赞,谢谢您!
