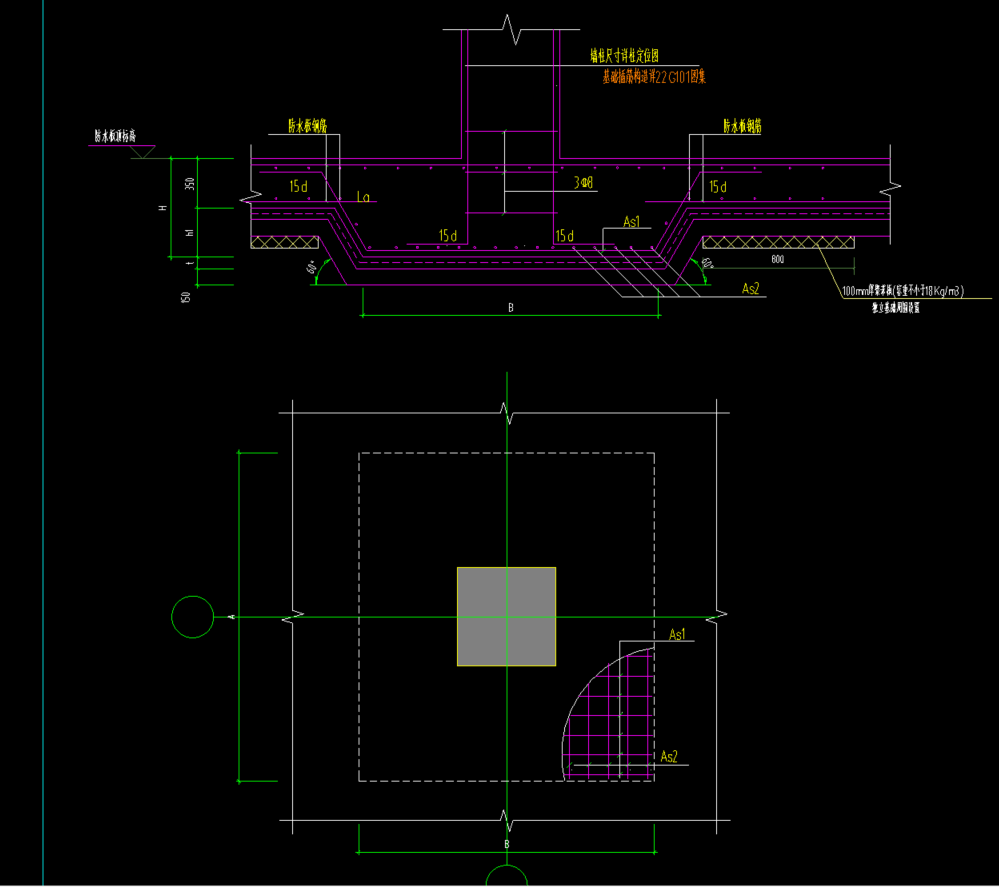

答疑：下图防水板，在广联达中怎么画

提问网友：果果
提问日期：2025-05-29 14:44:07

2025-05-29 14:51:14 补充

---

解答网友：大家广联

钻石专家

用下柱墩画

注：目前22G平法将之前11G/16G平法中的矩形/圆形/棱台形/圆台形下柱墩，替换为了局部增加板厚-矩形/圆形/棱台形/圆台形下柱墩。

场景一：若使用的是22G平法规则。

方法：切换到柱墩界面—在【构件列表】中新建柱墩—选择局部增加板厚-矩形/圆形/棱台形/圆台形下柱墩参数化图形—输入对应的尺寸和钢筋信息—点击确定—使用点/智能布置的方式布置即可。

场景二：若使用的是11G/16G平法规则。

方法：切换到柱墩界面—在【构件列表】中新建柱墩—选择矩形/圆形/棱台形/圆台形下柱墩参数化图形—输入对应的尺寸和钢筋信息—点击确定—使用点/智能布置的方式布置即可。如图：

备注：钢筋无法满足要求的，可以在【其它钢筋】中设置。

点击蓝色字体获取详细答案

解答网友：nh

钻石专家

用下柱墩或桩承台

解答网友：天山雪豹

黄金专家

看图用筏板+下柱墩构件处理
