提问网友：松花江大鲤鱼
提问日期：2025-05-29 14:17:12

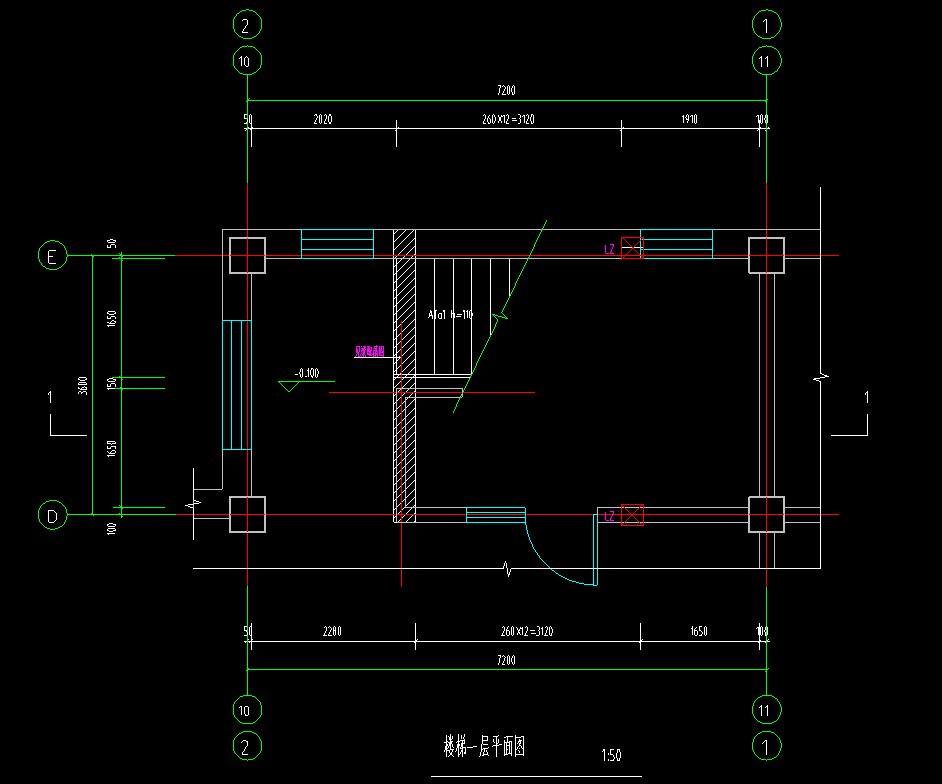

这个一层楼梯的平面图为什么这样，这个是从什么位置看的？这个折断线右侧还有楼梯了么？
解答网友：大家广联
钻石专家
没有
解答网友：专家
白银专家
没有
解答网友：随雨云心
没有
解答网友：欢乐心中飞雪
钻石专家
楼梯就是这样的，咱们建筑平面图绘制有这么一个准则的，就是大概从标高1m的位置向下看的平面，楼梯位置的破折线表示从看线位置断开了，其实以上还有的
你看下楼梯剖面图就知道了
解答网友：小野猫
铂金专家
这个折断线右侧还有楼梯的，图纸是为了显示下面的空间，所有，有画出来，对照1-1剖面看看吧
解答网友：尼古拉斯S巴达
专家

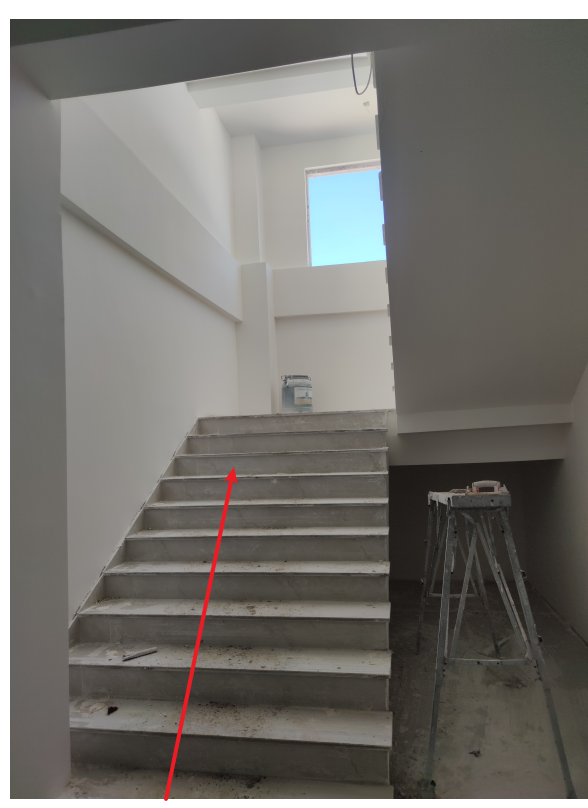

你这个站在一楼看的。看图示意
