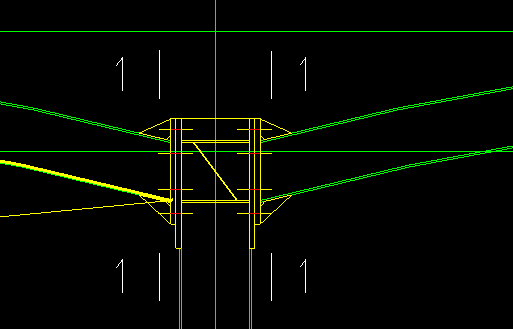

答疑：钢架梁节点如图所示，分别代表什么意思，该怎么计算这个节点的重量

提问网友：菜
提问日期：2025-05-20 08:24:25

---

解答网友：xagcc

钻石专家

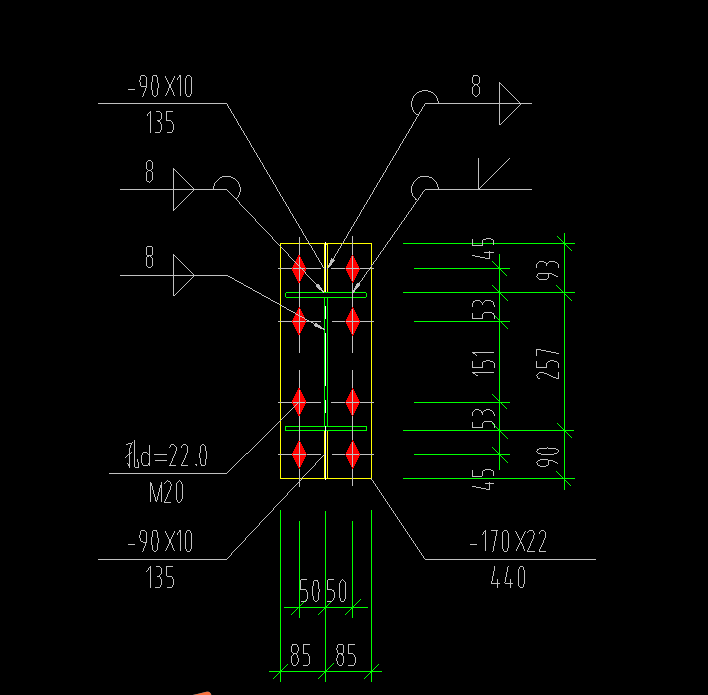

22mm厚钢板，尺寸是宽170、长440

加劲板厚度10mm，宽90，长135

螺栓孔直径22mm

解答网友：杨华

黄金专家

根据连接方式分别计算钢柱、钢梁连接板、加劲板，分别归属钢梁以及钢柱工程量；

解答网友：可遇难求

钻石专家

-90*10【板厚】*135是加肋板，-170*22【板厚】*440是连接板，计算重量并入梁套价。

其他符号是焊接符号。
