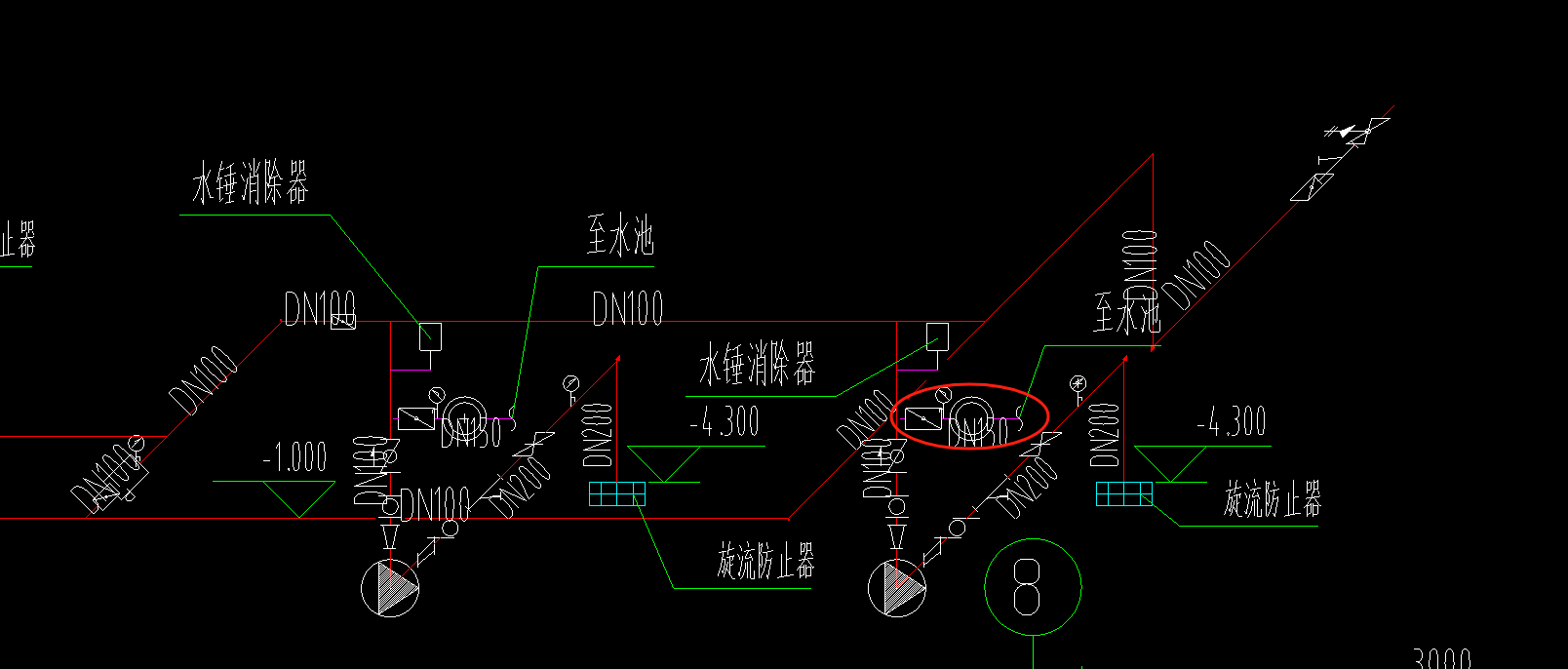

答疑：消火栓湿式报警阀管道可以变吗？如图是否是图纸错误

提问网友：半世浮华
提问日期：2025-05-19 23:40:08

---

解答网友：GXZ

钻石专家

管道安装需要变径，一般是要转弯或连接部位通过异径弯头，异径三通或异直通处理

解答网友：大海

钻石专家

设计标注有错误的地方；

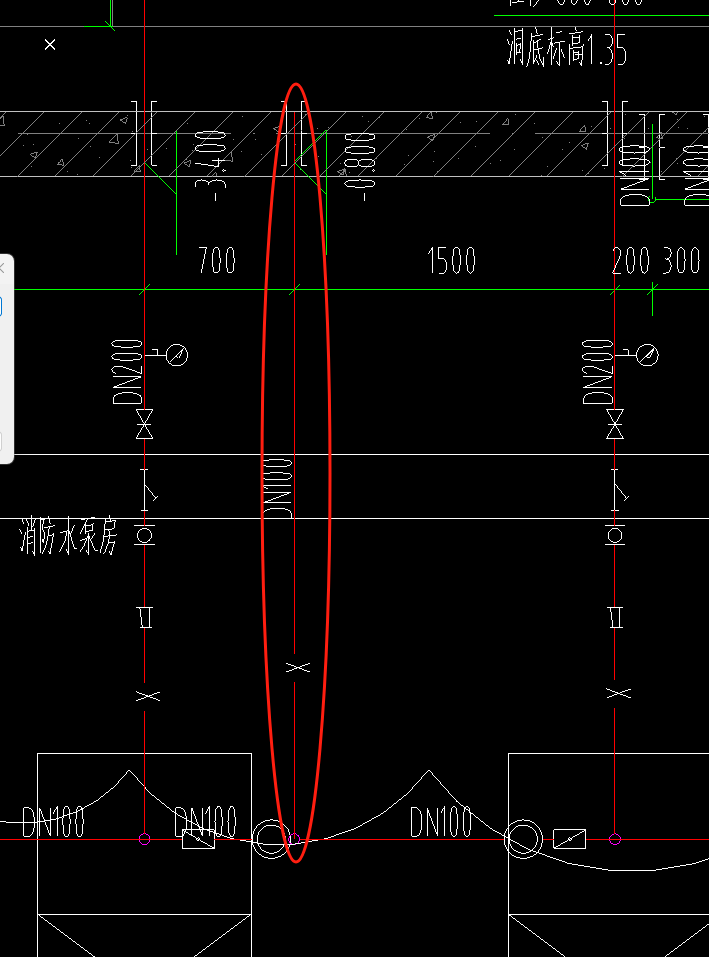

一、你画圈的蝶阀及试水阀，标注为DN150是错误的（应该是DN100）。

二、水泵的进水管DN200,水泵的出水管应该是DN150（此段管道及消声止回阀标注为DN100，也是错误的）。

问一下设计。

解答网友：UKNOWNOTHING

黄金专家

图纸有问题，建议设计复核
