提问网友：恬静的白色
提问日期：2025-04-18 10:38:50
解答网友：天海一线
黄金专家
删除，重新绘制一下
解答网友：时光、背面
铂金专家

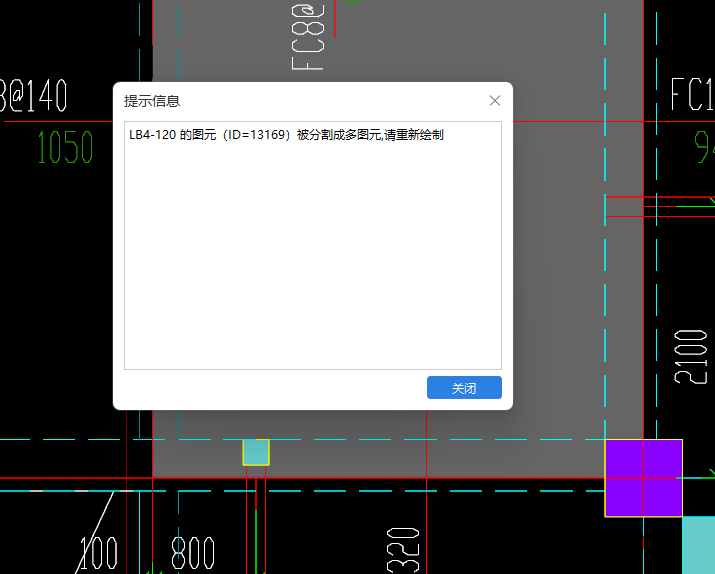

原因一：布置范围内已经有板，所以会出现不能分割多个图元的提示。
方法一：点击建模—通用操作后面的倒三角—点击【查找图元】—输入ID号码点击查找，可以找到是和那个板重叠布置。
方法二：按F5合法性检查，若提示板有重叠，双击定位后检查标高及位置。若提示有碎板，点击【是】清除碎板。
方法三：先按F3批量选择板或拉框选择板，然后鼠标左键点选能看见的板，选择完了之后，如果还有板图元看不见，说明就是碎图元，右键删除重新绘制板即可。
原因二：布置范围内有楼梯，现浇板和楼梯的平台板重叠；
方法：检查现浇板及楼梯平台板设置是否正确，软件不允许重叠布置，若用现浇板代替绘制楼梯的平台板，可以将楼梯中平台板尺寸修改为0。
