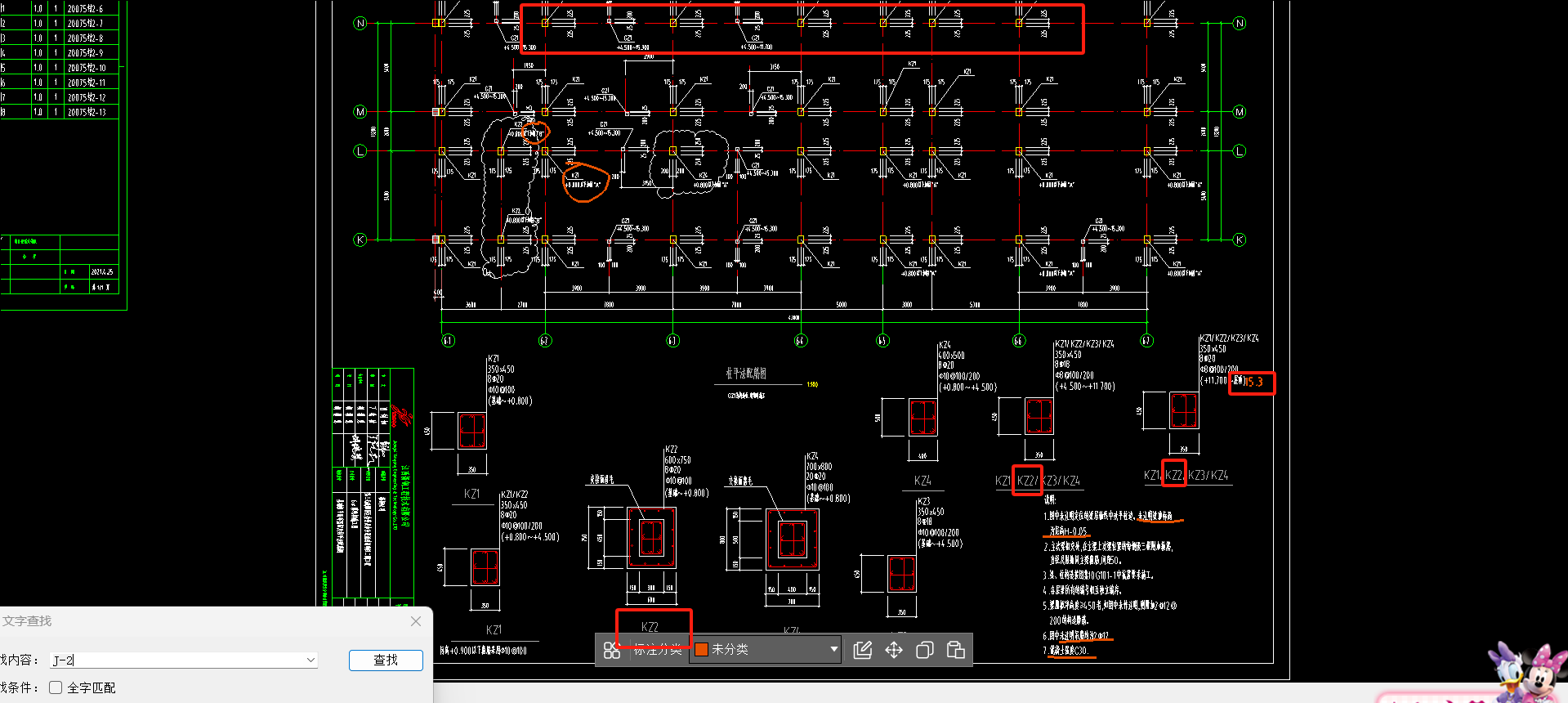

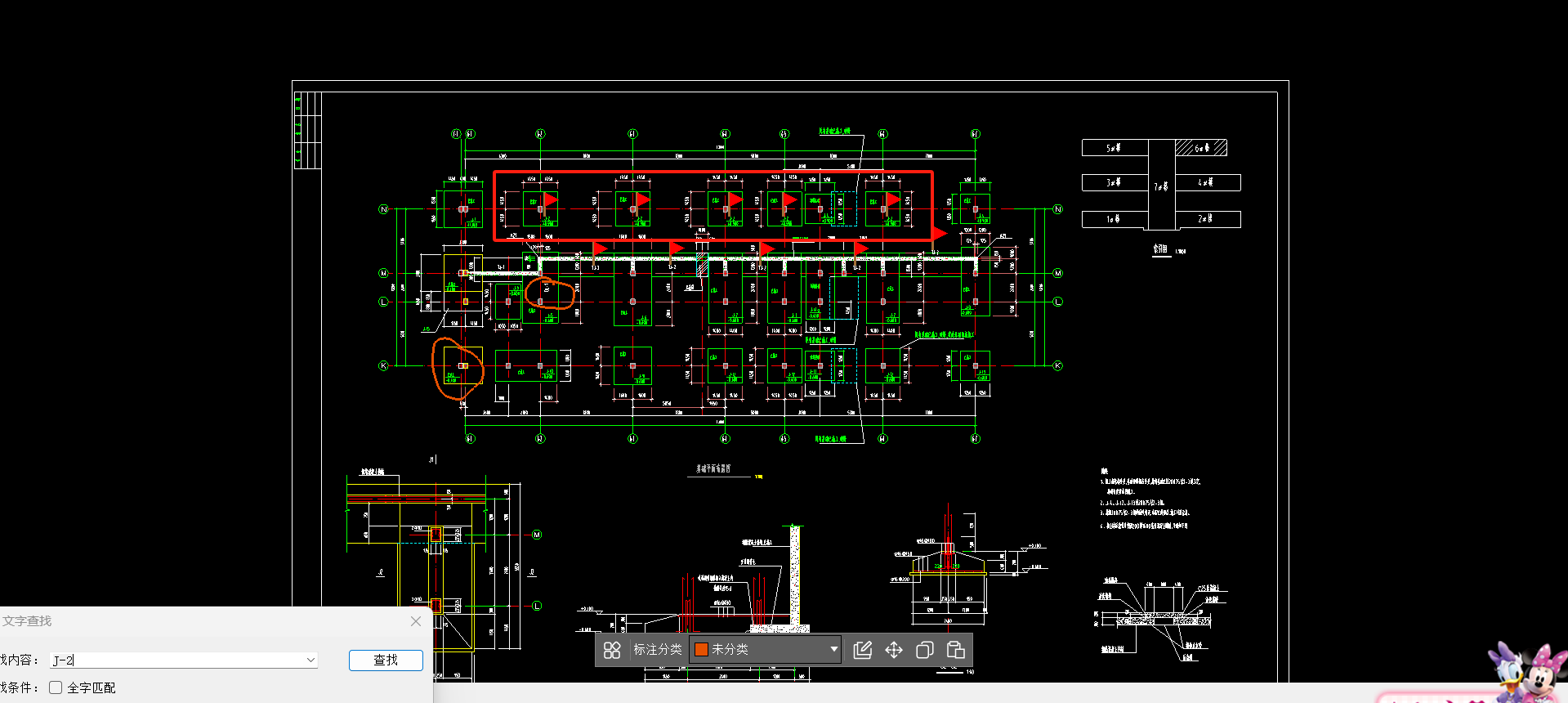

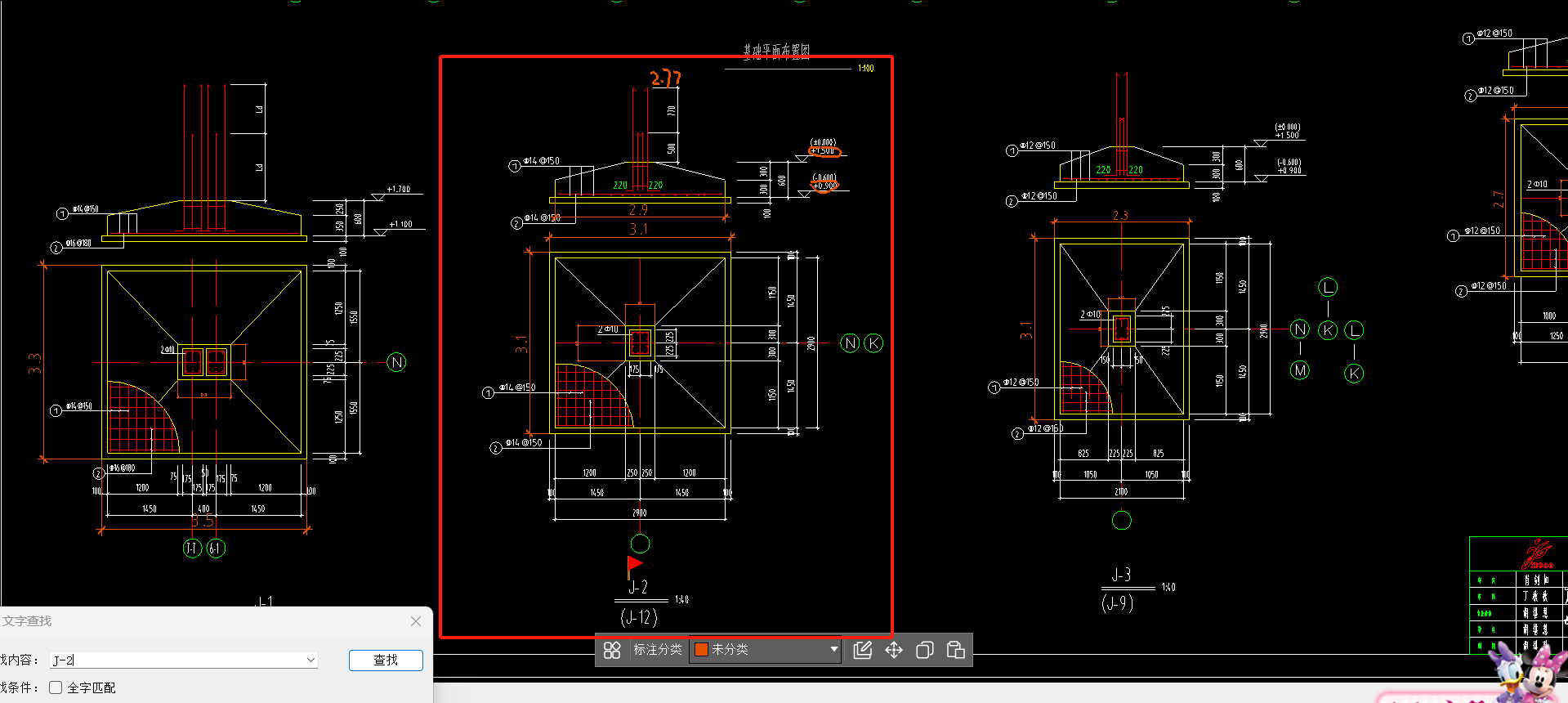

答疑：基础上的柱都到屋顶（15.3m）了，为什么钢筋才出来2.77m？没看懂这个图

提问网友：爷要当奋斗青年
提问日期：2025-04-17 11:36:24

1.2.3.

---

解答网友：河畔晨光

黄金专家

图中示意是柱预留的插筋

解答网友：一杯红酒

黄金专家

这个2.77是插筋露出来的高度，往上面还会接钢筋的

解答网友：懵懵倩

专家

图中只是个示意，钢筋按照软件计算就行，不用手动测量图纸的长度

解答网友：时光、背面

铂金专家

柱在基础内的插筋，从基础顶伸出Hn/3； Hn为柱所在楼层的净高（基础顶到首层顶，减梁高）
