答疑：图纸梁的解释

提问网友：13092375538
提问日期：2025-03-05 10:02:43

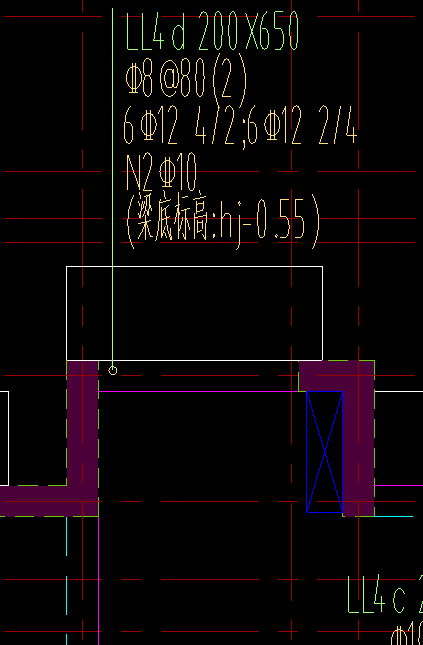

请问各位大哥：

1、200*650的意思：是不是梁的尺寸是宽200*高650

2、梁底标高：hj-0.55怎么理解？假设层高3.05，梁底标高是不是就是3.05-0.55；那上面又说梁的高度是650，那梁底标高不应该是3.05-0.65嘛，这样一算不是有点矛盾了嘛？

3、正常浇筑的话，梁顶应该是要跟楼板齐平的吧

---

解答网友：追梦

黄金专家

梁高：650； 梁底标高：-0.55米； 好像是突出楼板10公分；不矛盾；

（望采纳，点赞）

解答网友：王文学

黄金专家

截面尺寸200*650；梁顶标高比结构标高高0.1m（hj-0.55+0.65）

解答网友：星辰大海

黄金专家

1、梁的尺寸是宽200*高650

2、梁顶标高是3.05-0.55

3、本梁不平齐
