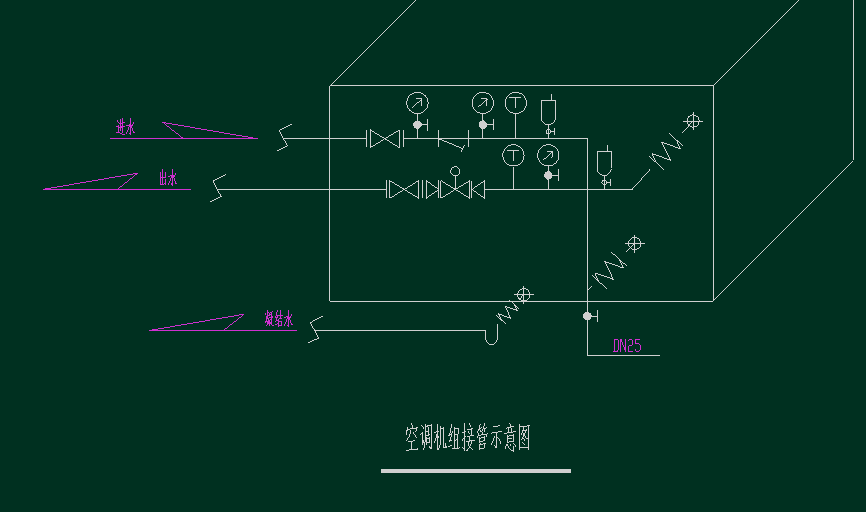

答疑:空调水系统,大神帮我看一下这些个阀门,分别是什么,图纸并没有图例。

提问网友:Skeleton SAMSUNG
提问日期:2025-02-24 15:03:37

图例


解答网友:大家广联

钻石专家

法兰截止阀  压力表  Y型过滤器  压力表   温度传感器   自动排气阀

解答网友:来时的路

铂金专家

进水从左到右:法兰截止阀,压力表,Y型过滤器,压力表,温度传感器,自动排气阀及截止阀;
