答疑：请问图纸画在柱上的这个和画在墙上的方格网代表什么意思？说明里面也没标注，烂尾项目

提问网友：今晚吃龙虾
提问日期：2025-02-19 14:31:58

---

解答网友：阿古木力

黄金专家

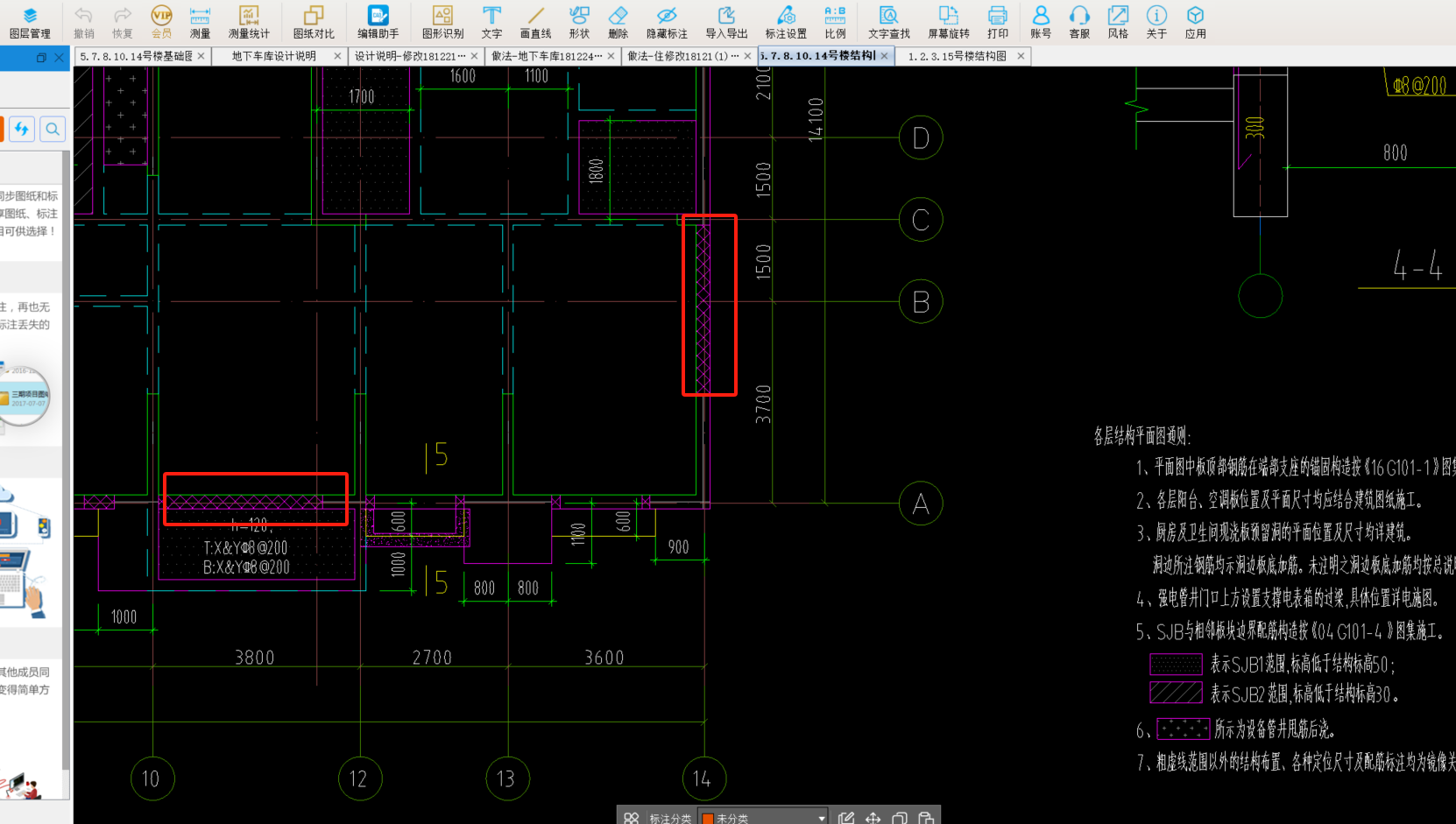

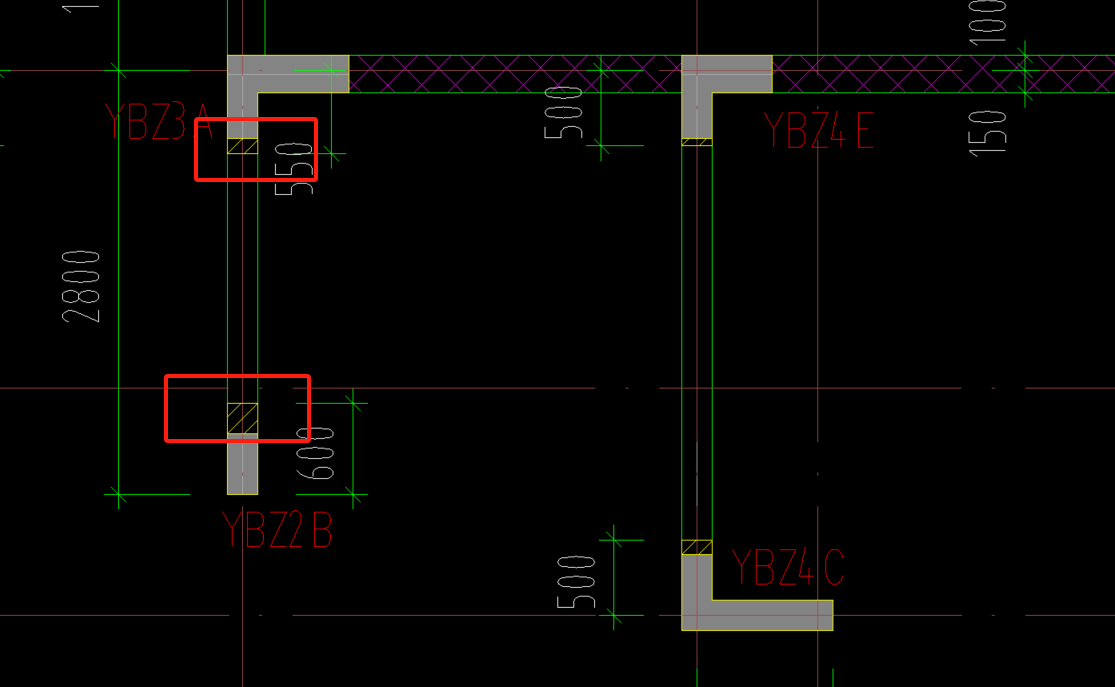

图一是约束边缘构件，在图纸的右侧应该有相关说明，图二应该是节点图例

解答网友：dahu

黄金专家

是约束边缘构件。

解答网友：雪花飘 飘

铂金专家

第一张图是暗柱非阴影区

第二张图是剪力墙
