提问网友：暖通
提问日期：2025-02-18 14:27:06
请问各位前辈，

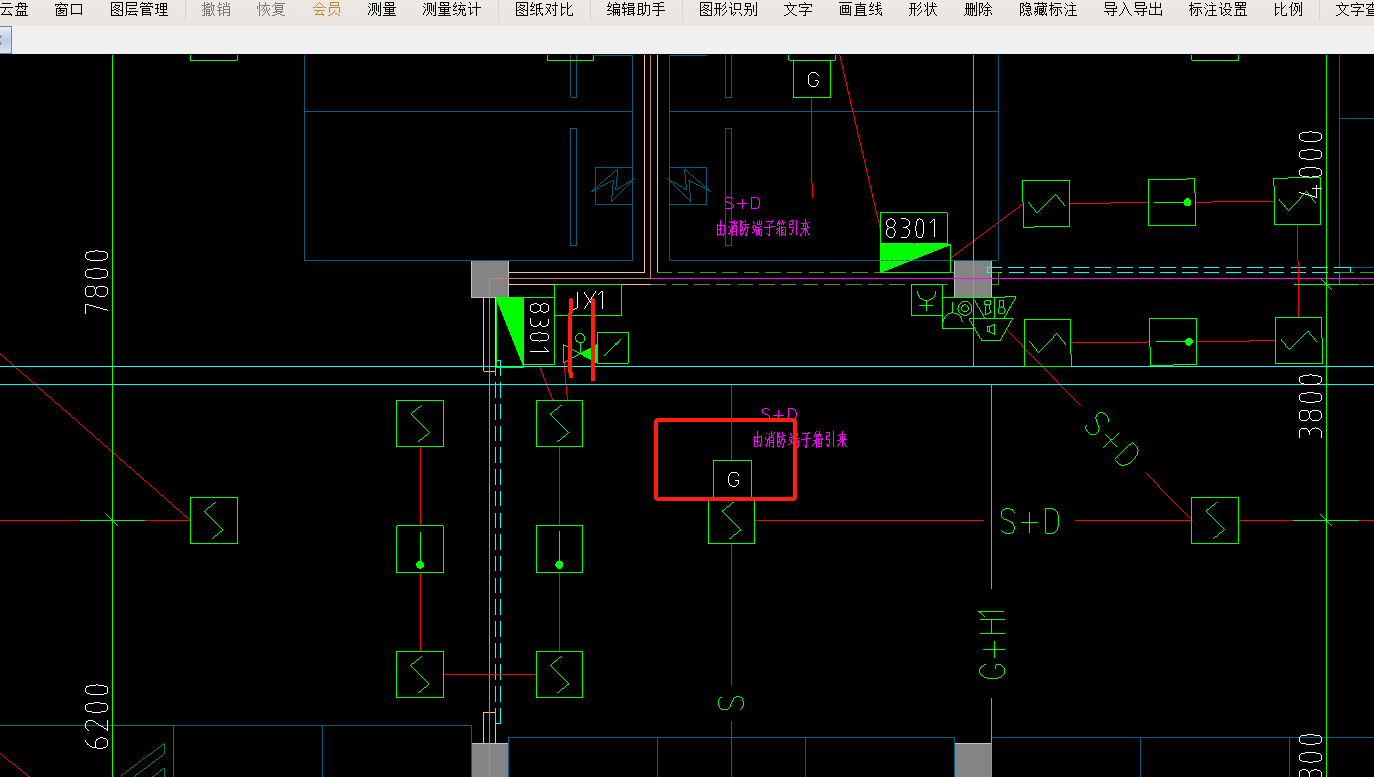

1、这里的G（红框）是隔离模块吗？没有图例？若是隔离模块，这隔离模块是在消防端子箱里吗？
2、图上消防端子箱处没画桥架，现实中有桥架吗？
解答网友：米老鼠
黄金专家
如果是桥架敷设时一般垂直方向的不用画，直接用桥架顶标高与设备安装高度之间的距离去增加计算就可以了
也可以根据 系统图中的敷设方式去确定垂直问她的是桥架敷设还是暗埋管敷设
提问网友：暖通
提问日期：2025-02-18 14:27:06
请问各位前辈，
1、这里的G（红框）是隔离模块吗？没有图例？若是隔离模块，这隔离模块是在消防端子箱里吗？
2、图上消防端子箱处没画桥架，现实中有桥架吗？
解答网友：米老鼠
黄金专家
如果是桥架敷设时一般垂直方向的不用画，直接用桥架顶标高与设备安装高度之间的距离去增加计算就可以了
也可以根据 系统图中的敷设方式去确定垂直问她的是桥架敷设还是暗埋管敷设
