提问网友：11111
提问日期：2025-01-30 17:57:20

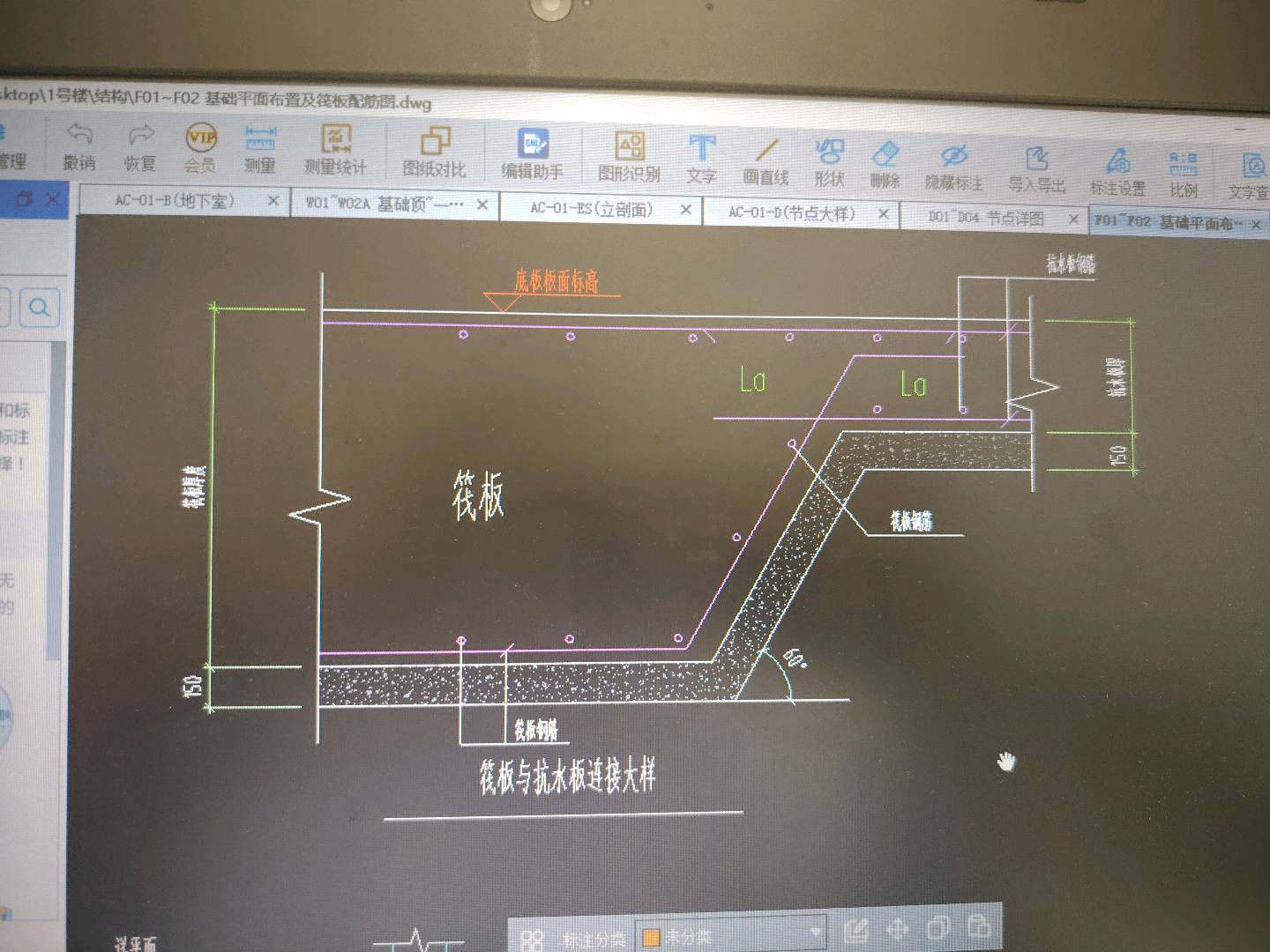

他只写了未注明的筏板顶标高为-5.3（未注明的筏板顶标高的筏板厚度为600），没有标明基础标高，只写着见平面。（筏板基础下还有150厚的垫层和防水层）基础层层高也没告诉，也没有大样图，只有筏板与…连接大样，所以不是很清楚基础层层高是多少，基础顶是多少
已采纳
解答网友：欢乐心中飞雪
铂金专家
基础顶标高就是-5.3的，基础层的层高设置为0.6就可以，其它的如680厚基础标高手工调整一下就可以，至于垫层等不用管他，根据基础生成
解答网友：陈工
钻石专家
设计图没有标注时，要问一问设计员的。
解答网友：娃哈哈
白银专家
基础层层高多少无所谓，没有柱墙等工程量，画完筏板，根据平面调整标高就可以了，地下室的柱墙标高设置为基础顶就可以了
基础层的这些基本不要去关联楼层表的，最好是手动设置
解答网友：将军峰
黄金专家

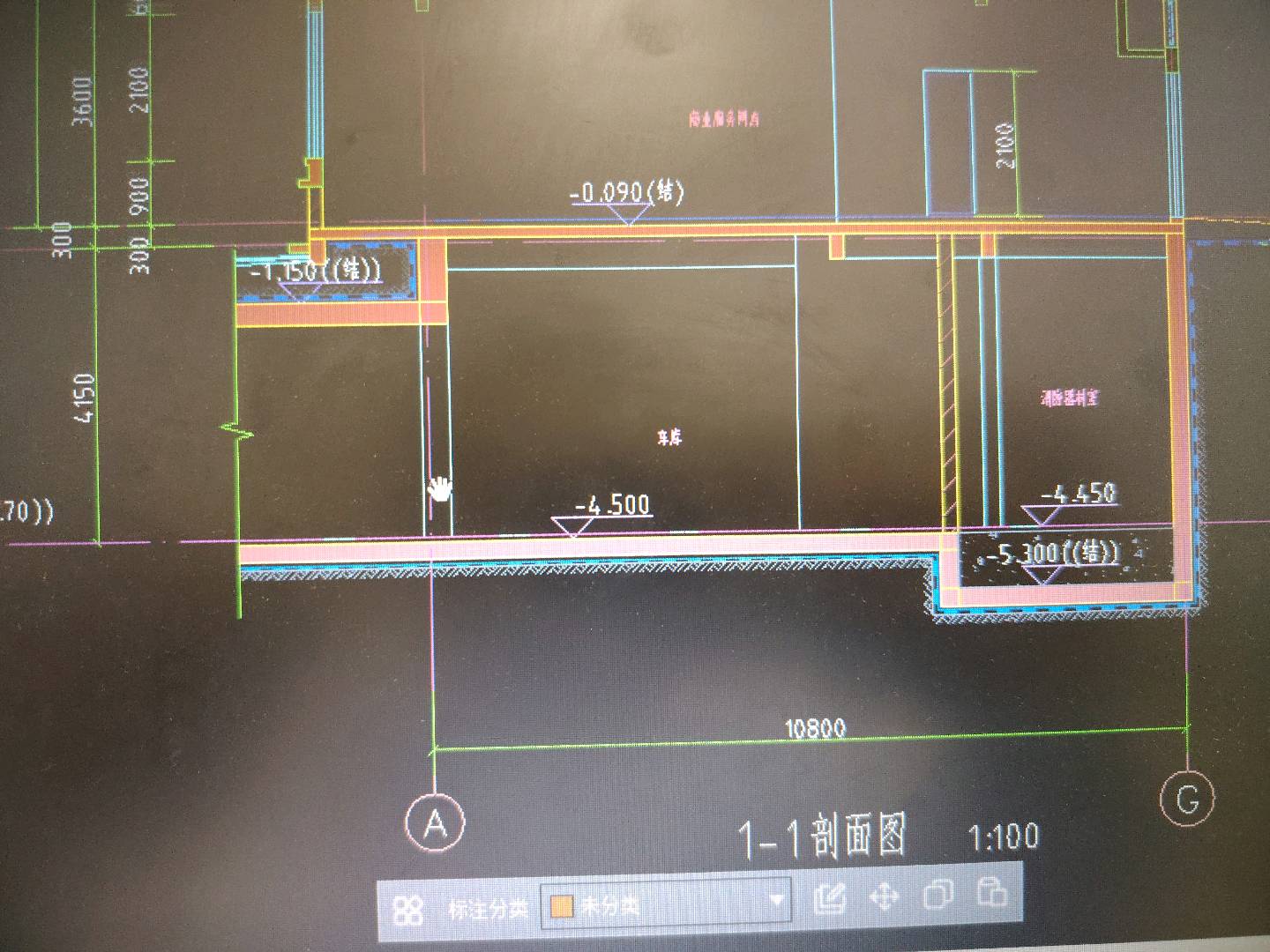

基础层 标高 这里看是 -4.5m和-5.3m两种，基础层高 应该是 0.6m，
