提问网友：默
提问日期：2025-01-26 15:01:33
已采纳
解答网友：大家广联
钻石专家
你选择的不对 选择梁式配筋形式的

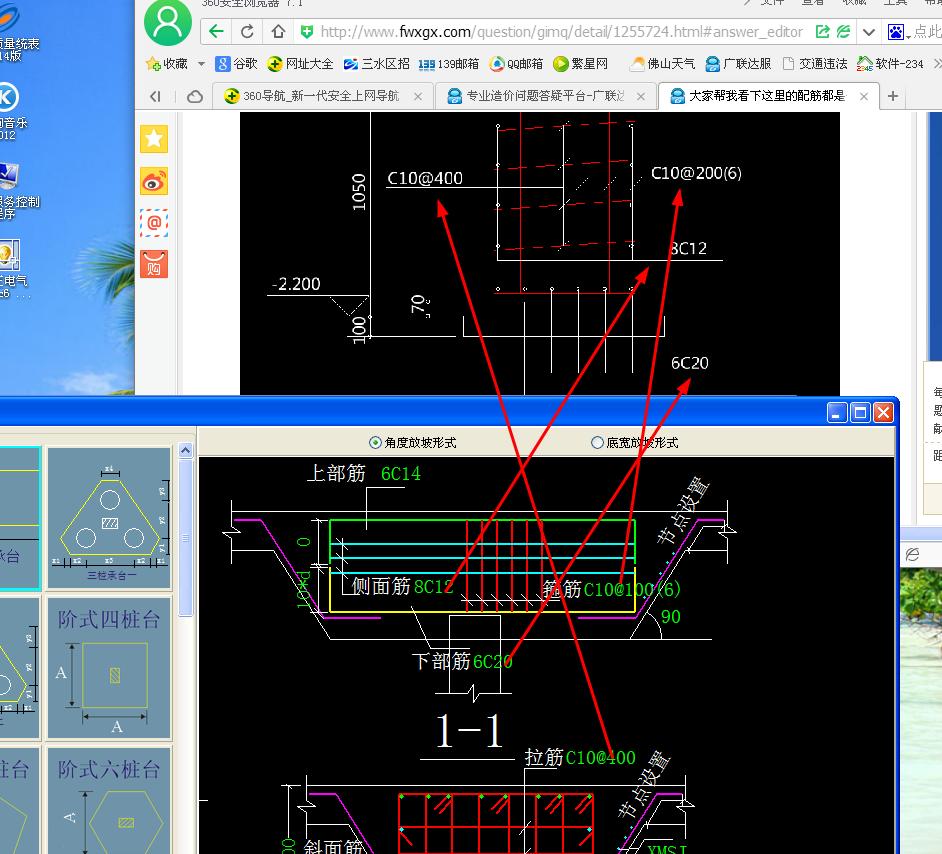

1梁上部筋 2是梁下部筋 3梁箍筋4梁内箍筋 5梁侧面筋
场景一：若桩承台未绘制，想要绘制矩形梁式配筋承台。
方法：切换到桩承台界面—在【构件列表】中新建桩承台—再新建桩承台单元—选择矩形桩承台—点击【配筋形式】—选择“梁式配筋承台”—输入对应的尺寸和钢筋信息，角度输入90度—点击确定—再点击确定—再绘制桩承台即可。如图：
场景二：若桩承台已绘制，想要修改为矩形梁式配筋承台。

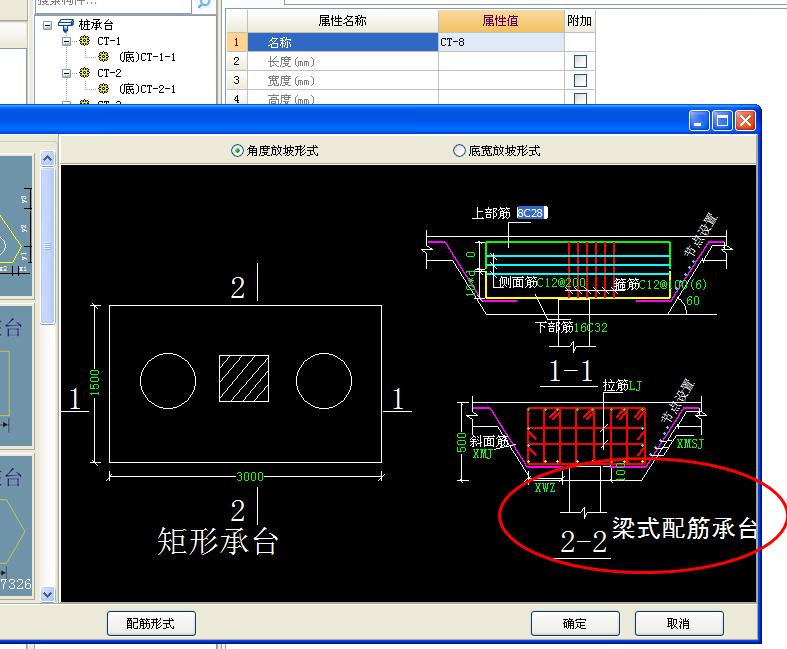

方法：选中需修改的桩承台—点击【属性列表】—将桩承台构件名称前的加号点开—点击“截面形状”后面的属性值，左下角即可显示【参数图】—点击【参数图】—配筋形式—选择“梁式配筋承台”—-修改对应的尺寸和钢筋信息，角度输入90度—点击确定即可。如图：
解答网友：陈工
钻石专家
用梁式承台定义布置的：
评论0
