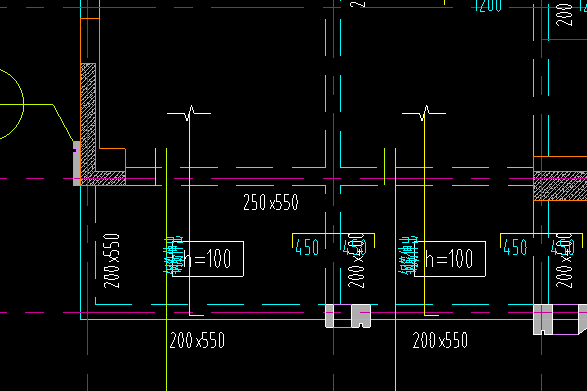

答疑：请问图纸上这个钢筋伸出是什么意思？

提问网友：束羽
提问日期：2025-01-10 15:07:38

---

解答网友：星星

白银专家

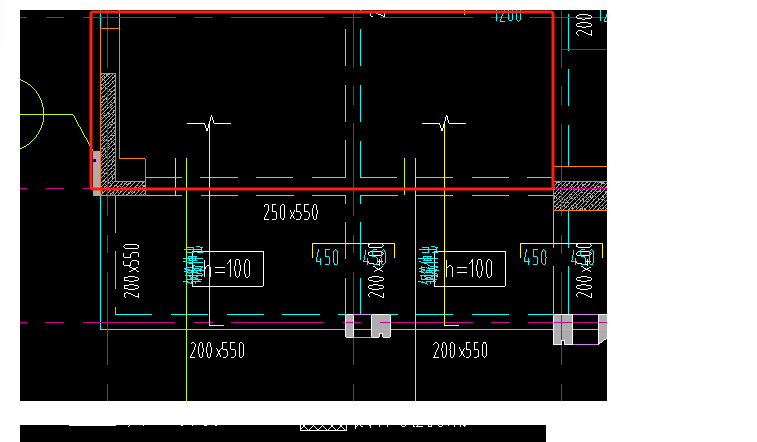

就是红色框内的板筋伸出去，相当于跨板受力筋

解答网友：大家广联

钻石专家

向前延伸到  板边或有负筋面筋的位置

解答网友：xagcc

钻石专家

这是跨板受力筋，上端要通到板边沿的

解答网友：烁楠科技

钻石专家

延伸至板边。用跨板受力筋定义绘制
