提问网友：哦耶
提问日期：2025-01-10 13:38:32
解答网友：钢筋混凝土
白银专家

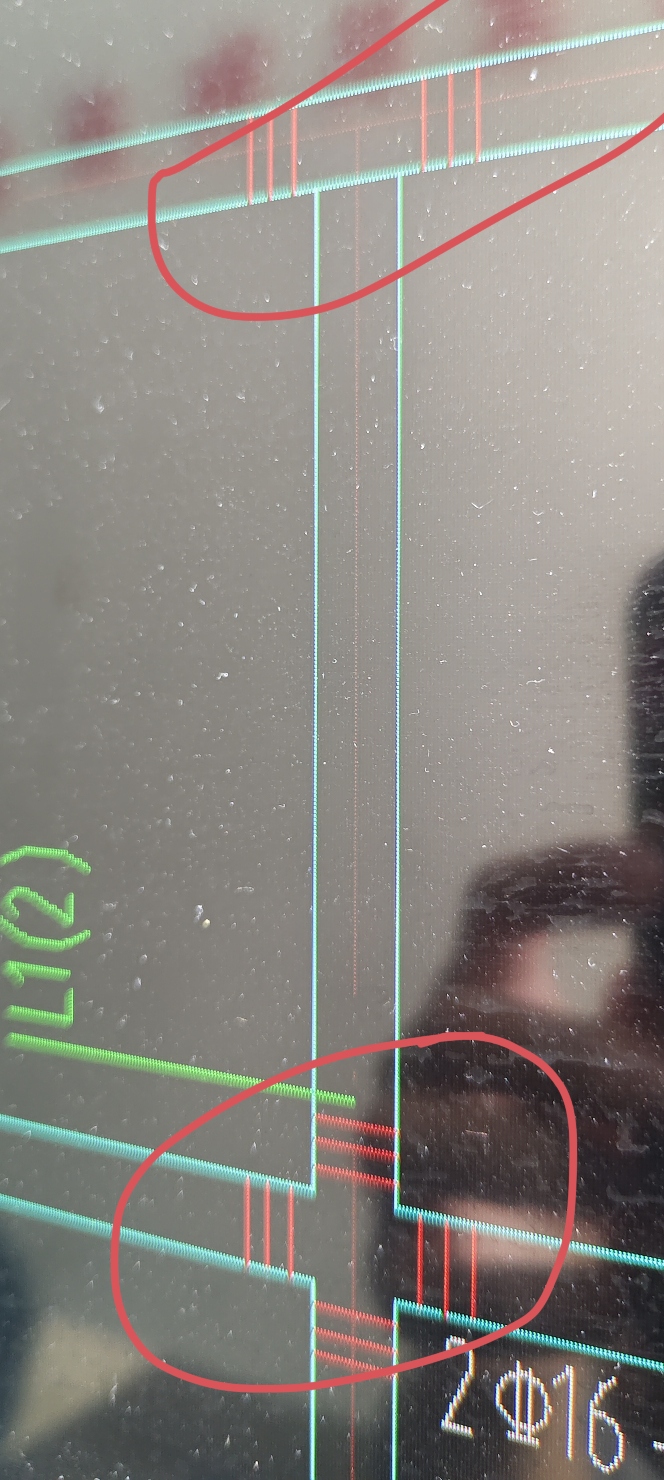

次梁加筋，可以生成，可以在原位标注内输入
解答网友：大家广联
钻石专家
场景一：若次梁与次梁相交的截面是相同的。
方法：在梁建模界面右上方的二次编辑中，点击【生成吊筋】，选择“同截面的次梁相交，均设置”，输入次梁加筋的信息，选择“生成方式”进行生成。
若“生成方式”选择的是“选择图元”，则点击“确定”后，需要选中图元鼠标右键即可生成上。
场景二：若次梁与次梁相交的截面是不同的。
方法一：无法直接使用【生成吊筋】进行生成，若要快速生成，建议先将梁截面尺寸修改一致，生成后再修改回去即可。
方法二：选中次梁图元，在【原位标注】中手动输入，输入的时候必须满足①次梁相交位置有设置了支座②要先输入次梁宽度，再输入次梁加筋信息，图上就会显示，反之不会显示，但钢筋量会计算上，可在编辑钢筋中
解答网友：欢乐心中飞雪
铂金专家
这是次梁加筋，可以识别吊筋，可以生成吊筋等方式处理
