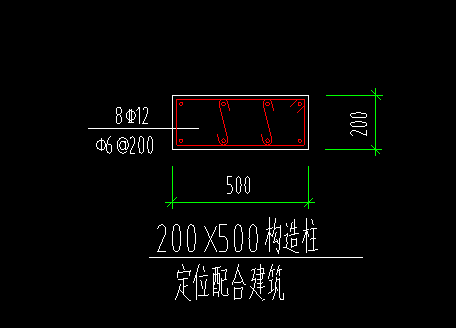

答疑：构造柱拉筋如何绘制

提问网友：啦啦啦啦啦
提问日期：2025-01-06 11:25:30

---

解答网友：欢乐心中飞雪

铂金专家

截面编辑画箍筋

解答网友：Ruin

专家

截面编辑绘制即可

解答网友：大家广联

钻石专家

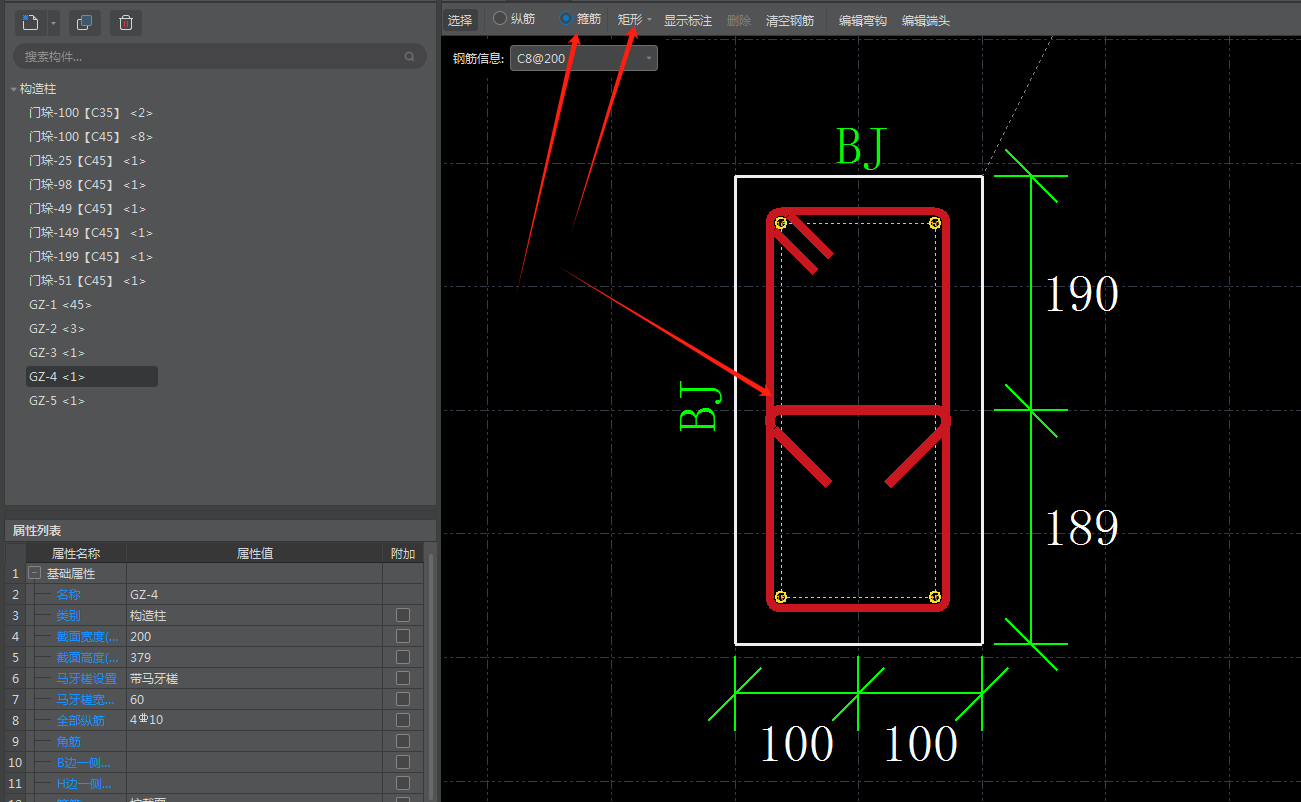

方法一：柱/暗柱/构造柱拉筋可以在【截面编辑】中，选择箍筋，按直线绘制，左键选择两个纵筋点后鼠标右键。如图：

方法二：在柱属性列表中箍筋肢数位置输入肢数时，若肢数为奇数，包含箍筋和拉筋。如图：

解答网友：一杯红酒

黄金专家

用异形构造柱定义，截面编辑绘制拉筋
