提问网友：lee
提问日期：2024-12-03 09:24:36
解答网友：天涯浪子
钻石专家

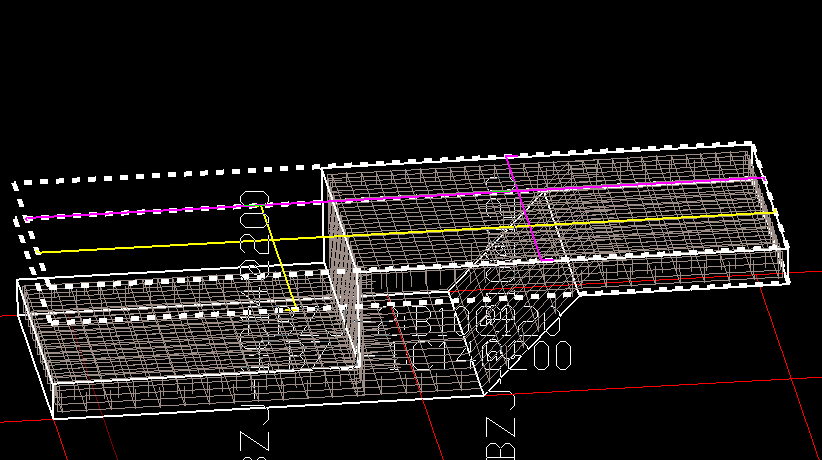

画两个不同标高筏板，选中后设置筏板变截面
解答网友：大家广联
钻石专家
直接调整 筏板的 顶标高

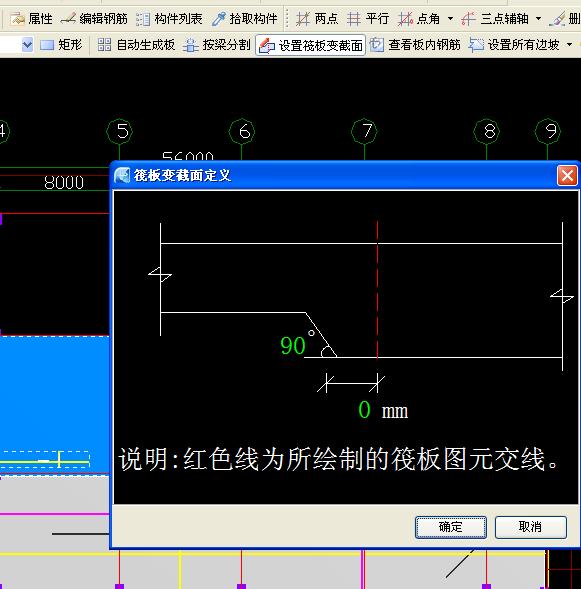

点击右键，选择设置筏板变截面
答案最后有操作视频哟，查看后解决问题更6
注：设置筏板变截面必须同时满足两点：①俯视状态两块筏板之间没有缝隙；②两块相邻筏板必须存在高差。

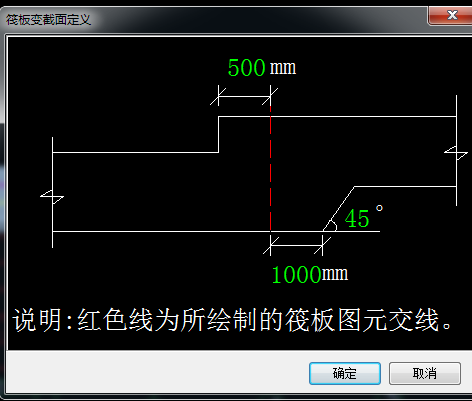

在筏板基础界面—点击“建模”中的【设置变截面】功能—鼠标左键选中两块筏板—鼠标右键弹出筏板变截面定义窗口—输入变截面尺寸和角度—点击确定即可。如图：
两块筏板设置变截面时提示：设置变截面筏板必须相邻，如何处理？
为什么设置筏板变截面不起作用？
筏板变截面设置时显示设置变截面成功，为什么建模界面没有显示？
点击蓝色字体获取详细答案
备注：土建计量GTJ2025软件1.0.37.0及以上版本中设置筏板变截面时可以设置上部放坡角度，且支持斜筏板设置变截面。
解答网友：zhangy
钻石专家
可以设置筏板变截面。
解答网友：一杯红酒
黄金专家

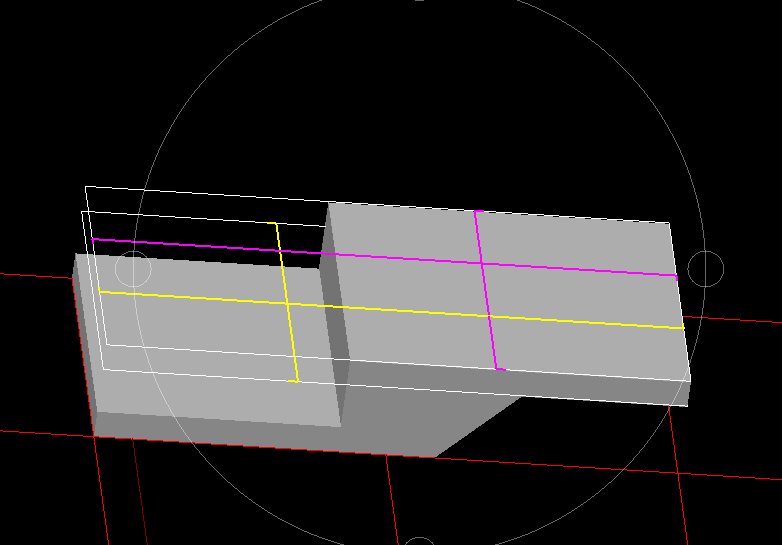

分割筏板，调整标高，设置筏板变截面
解答网友：陈工
钻石专家

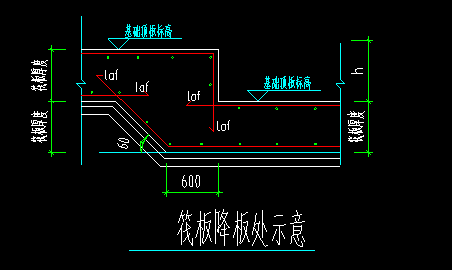

布置不同标高和不同厚度的筏板，设置筏板变截面，或设置筏板边坡的方法：
