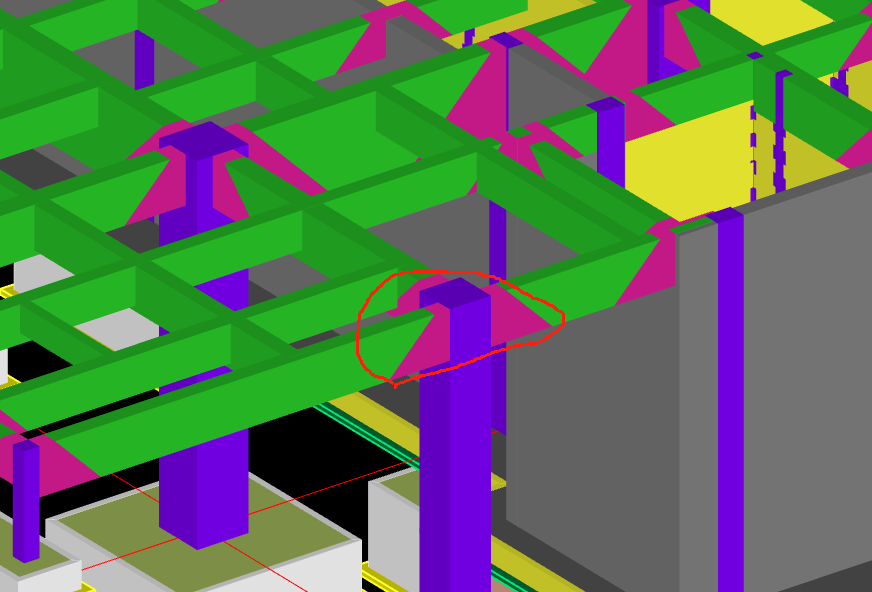

答疑：这个红色的是什么东西

提问网友：柳某人
提问日期：2024-12-02 08:52:20

---

解答网友：钢筋撑起半边天

钻石专家

高强混凝土节点

解答网友：大家广联

钻石专家

梁柱相交处  砼标号增强

注：土建计量GTJ2025/GTJ2021的1.0.29.0及以上版本增加了【生成高强节点】功能，其余版本没有此功能，无法生成。

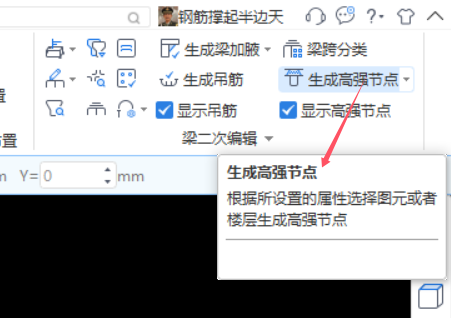

切换到梁界面—点击“建模”中的【生成高强节点】功能—根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式—点击确定（若“生成方式”选择的是“选择图元”，点击确定后还需要鼠标左键选择图元，再鼠标右键即可）。如图：

解答网友：逆旅行人

专家

梁柱的核心区节点 柱与梁的混凝土标号不一致  以柱的高标号为准 红色部分的混凝土标号与柱一致~

解答网友：时光、背面

铂金专家

柱梁不同标号，生成的 高强节点
