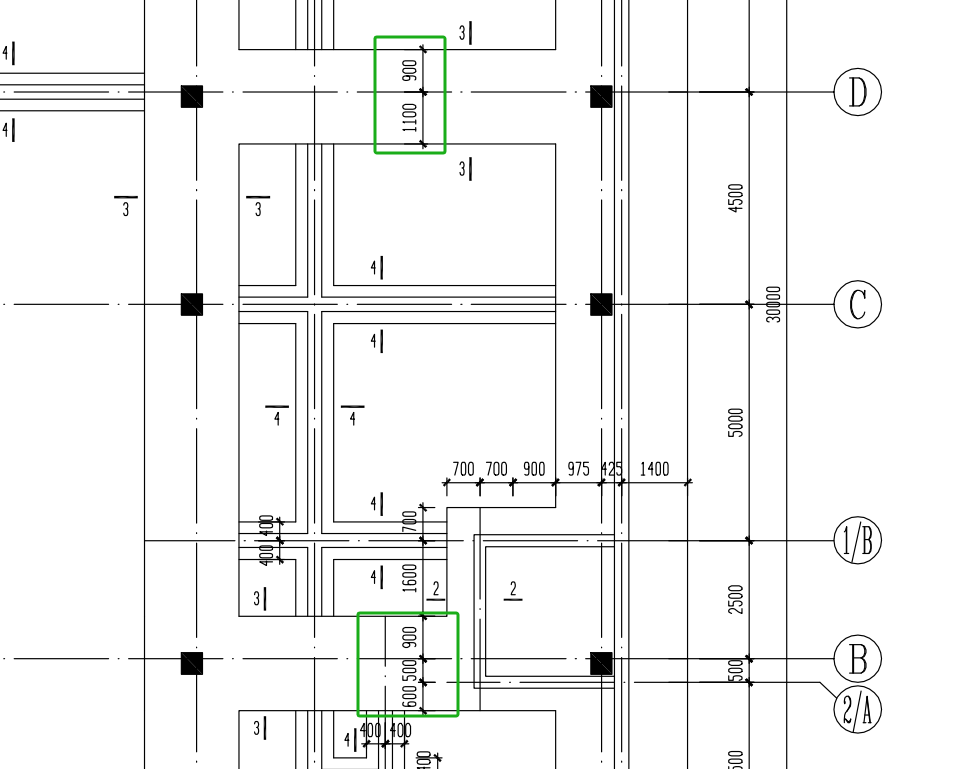

答疑：各位老师，我想问一下绿色框里的数字代表什么，D-B的3-3的条形基础范围是哪些

提问网友：面包超人
提问日期：2024-11-01 08:33:45

---

解答网友：古娜拉黑暗之神

偏轴，3-3不改，单纯得定位

解答网友：xagcc

钻石专家

长度标注呀
距轴线距离。

解答网友：暴龙战士（招投标）

专家

边线离轴网和中心线的距离，详细的尺寸标记

解答网友：杨华

黄金专家

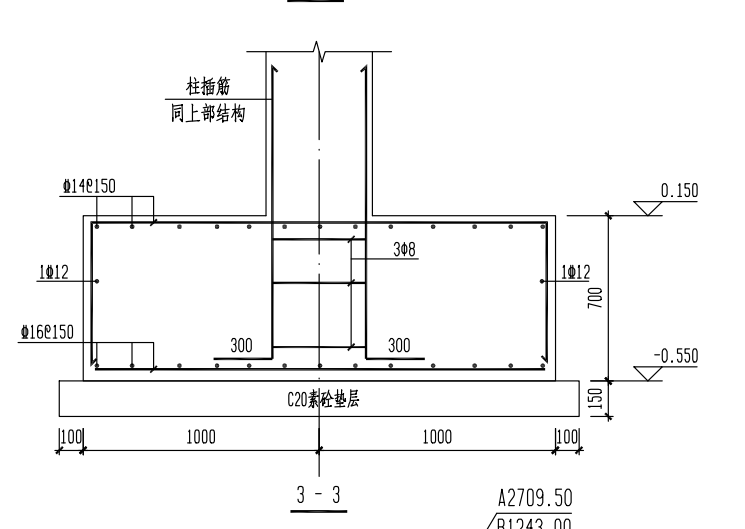

条基宽度，条基3-3剖面尺寸（1000+1000）和平面尺寸（1100+900）不符；平面标注3-3部位；

解答网友：时光、背面

铂金专家

数字表示条基宽度

解答网友：沈继平

黄金专家

这是条基两边距轴线和尺寸
