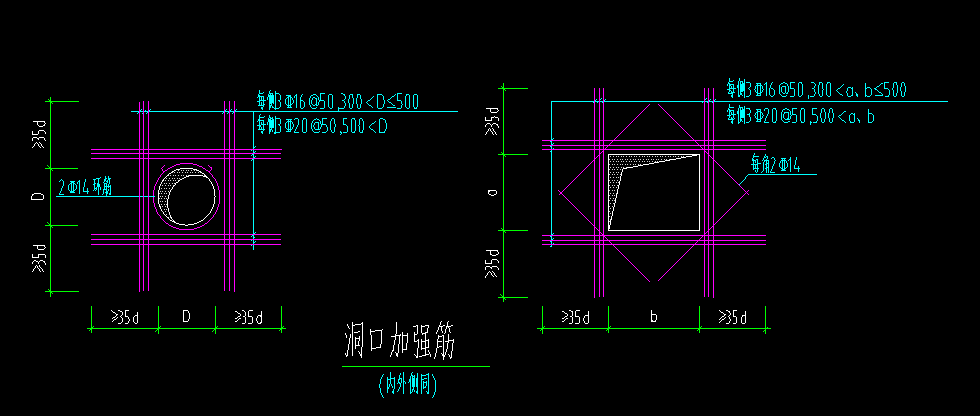

提问网友：唱片来信
提问日期：2024-10-18 14:34:20
已采纳
解答网友：大家广联
钻石专家
在板洞属性的 其他钢筋中输入
使用背景：当钢筋信息不能满足构件需求时，在构件【属性列表】中的【其它钢筋】中输入相关钢筋信息。
操作方法如下：

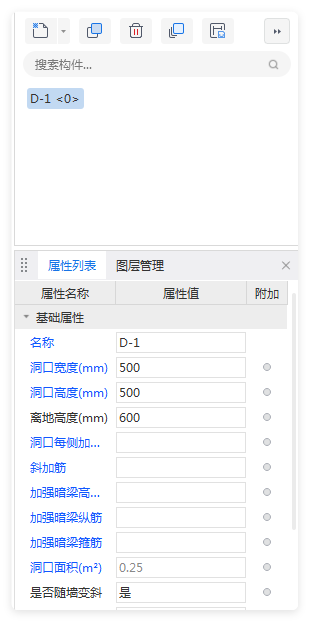

步骤一：点开对应构件的【属性列表】—钢筋业务属性—其它钢筋—点击属性值后面的三个小点。如图：
步骤二：在“编辑其它钢筋”的弹框中，先输入筋号（筋号代表钢筋的名称）—然后点击图号单元格中的三个小点—设置钢筋特征(选择弯折形式和弯钩形式)—选择钢筋图形—确定。如图：
步骤三：输入钢筋信息—修改钢筋图形中的字母为具体的钢筋长度—选择加强筋类型确定即可。如图：
备注：1.加强筋类型部分构件有该列；
2.其它钢筋/其它箍筋不能识别，只能在属性列表中输入，其它钢筋默认输入纵筋形式，其它箍筋默认输入箍筋，但都可以按照图号自主选择纵筋/箍筋图形输入；
3.对于墙的其它钢筋或梁/柱等其它箍筋，可以输入根数+级别+直径的形式，也可以输入级别+直径+间距的形式，对于门窗/桩承台等在其它钢筋中需要计算出根数，在根数输入框中输入。
4.部分构件有其它箍筋，部分构件只有其它钢筋，没有其它箍筋。
详细操作方法见下方视频：
