提问网友：及时雨。
提问日期：2024-10-10 20:12:45

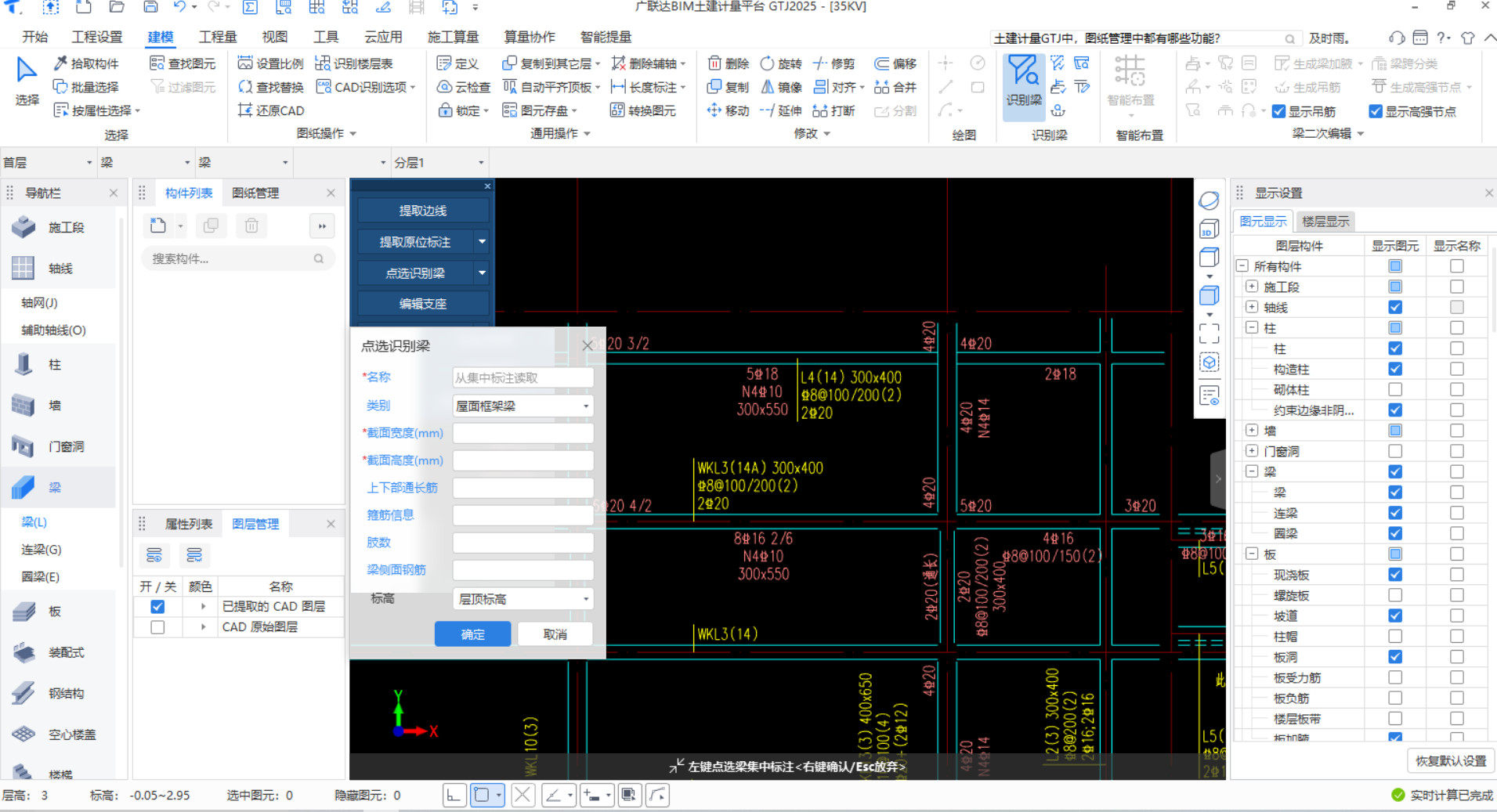

点选识别梁 梁边线，集中标注以及原位标注都提取完了，下一步点选识别梁出现识别梁弹窗，点梁的集中标注以及原为标注都没反应
解答网友：钢筋撑起半边天
钻石专家
返回后重新识别就好了 集中标注的信息和原位标注的信息要分开识别
十、梁的识别
识别梁的前提是需先识别柱（主要是为了识别跨数，判断支座），梁识别也是先提取图层，然后对提取的图层进行识别：
梁图层提取分梁线提取、梁集中标注提取、梁原位标注提取。
B、识别分两步：先利用自动识别和点选识别的方式识别梁构件图元和集中标注信息，最后利用单构件识别和点选识别的方式识别梁原位标注信息。这样，就可以快速将梁以及钢筋信息识别到软件中了。
1、提取梁边线
第一步：在CAD草图中导入CAD图，CAD图中需包括可用于识别的梁；（如果已经导入了CAD图则此步可省略）
第二步：点击导航栏中的“CAD识别”下的“识别梁”；
第三步：点击工具条“提取梁边线”；
第四步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁边线CAD图元；
2、自动提取梁标注
第一步：点击工具条中的“提取梁标注”下的“自动提取梁标注”；
第二步：利用“选择相同图层的CAD图元”或“选择相同颜色的CAD图元”的功能选中需要提取的梁标注CAD图元，包括集中标注和原位标注；也可以利用“提取梁集中标注”“和提取梁原位标注”分别进行提取；
3、自动识别梁
点击工具条中的“识别梁”按钮选择“自动识别梁”即可自动识别梁构件（建议识别梁之前先画好柱构件，这样识别梁跨更为准确）；
4、识别原位标注
第一步：点击工具条中的“识别原位标注”按钮选择“单构件识别梁原位标注”；
第二步：鼠标左键选择需要识别的梁，右键确认即可识别梁的原位标注信息，依次类推则可以识别其它梁的原位标注信息。
