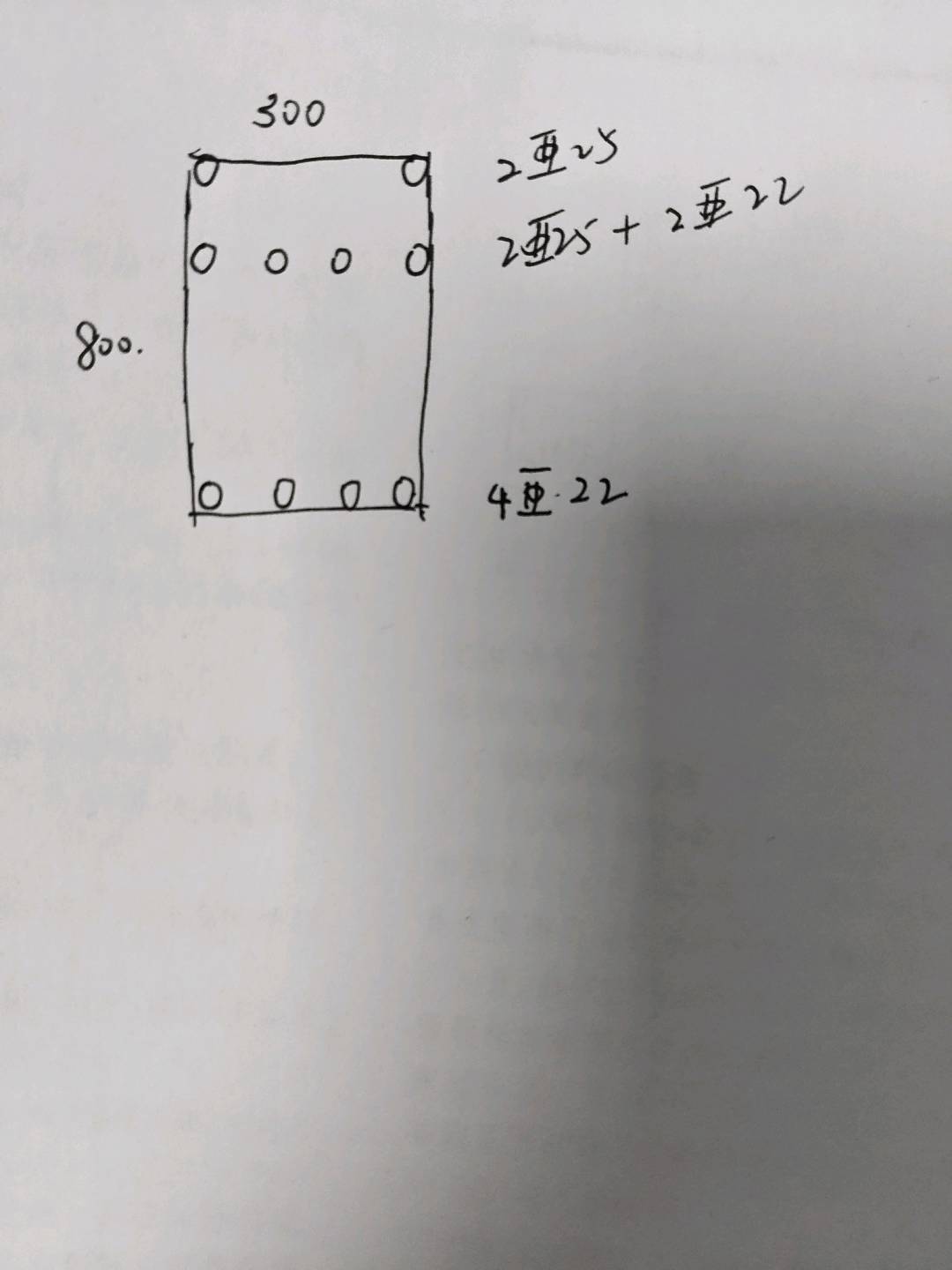

答疑：这道梁该如何绘制，我画的图是否有误

提问网友：土豆
提问日期：2024-10-09 17:06:27

2024-10-09 17:11:06 补充

本人有点愚钝拐不过弯，能麻烦给我画个草图吗

---

已采纳
解答网友：天涯浪子

钻石专家

不对

解答网友：砼志您好

第二排4根删掉

解答网友：散漫的脚趾头

有误

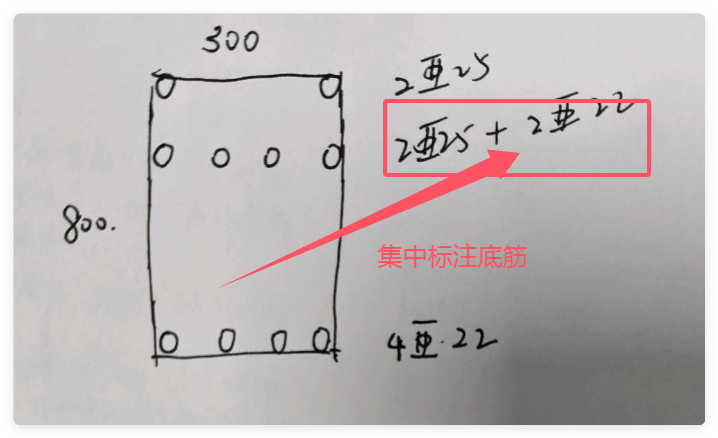

该跨上部通长筋为2c25

下部通长筋为4c22

没有腰筋
