提问网友：Embiid
提问日期：2024-10-09 10:24:52
解答网友：星星
专家

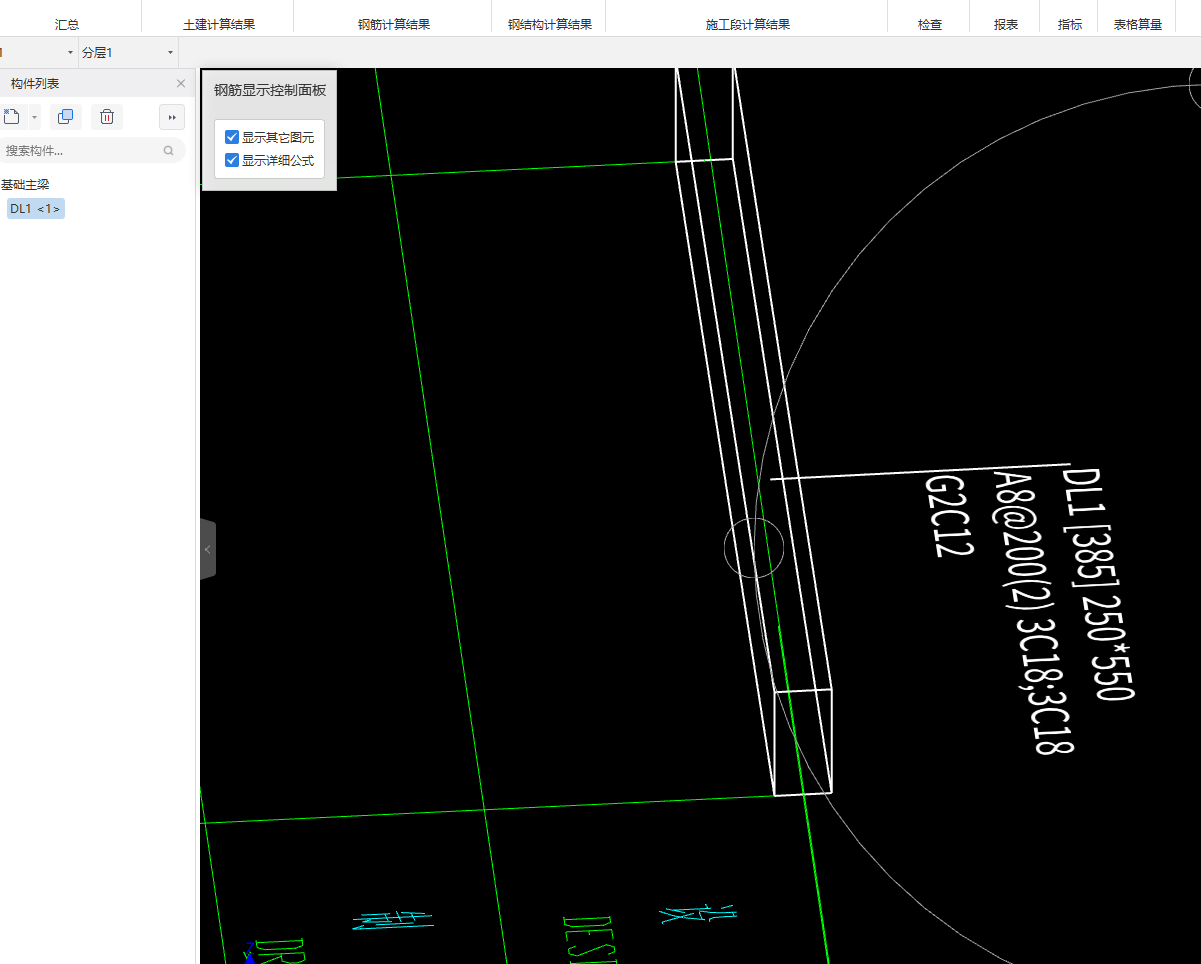

基础梁和连梁是没有三维的
解答网友：大家广联
钻石专家
注：布置图元后【钢筋三维】亮显，则说明此图元支持查看钢筋三维。
以下构件不支持查看钢筋三维：
基础构件：基础梁、桩、承台梁（【钢筋三维】功能虽然亮显，但只能查看基础梁水平加腋钢筋三维）。
主体构件：构造柱、圈梁、过梁、连梁、暗梁、现浇板（除板钢筋）、门、窗、墙洞、壁龛、带形窗、带形洞。
零星构件：矩形栏板、面式挑檐、后浇带。
空心楼盖：空心楼盖板、空心楼盖柱帽、主肋梁、次肋梁、次肋梁下部筋、次肋梁支座筋、空挡、空心楼盖板受力筋。
钢筋：剪力墙拉筋、砌体墙钢筋、空心楼盖板受力筋、压墙筋、梁吊筋、次梁加筋，梁垂直加腋钢筋，筏板侧面钢筋，板洞加筋，坡道拉筋，马凳筋，圆柱的螺旋箍筋，板带暗梁箍筋，【表格算量/表格输入】中设置的钢筋，属性中输入的其他钢筋/其他箍筋，编辑钢筋中手动输入的钢筋。
若图元/钢筋不支持查看钢筋三维，建议在【编辑钢筋】中查看。
土建计量GTJ中，哪些图元支持查看钢筋三维？
解答网友：时光、背面
铂金专家
基础梁不显示钢筋三维
