提问网友：漩涡小刘
提问日期：2024-10-08 09:48:44
解答网友：红梅傲雪
铂金专家
测量，输入设计标注的长度
自动换算
解答网友：大家广联
钻石专家
量一个有标注的

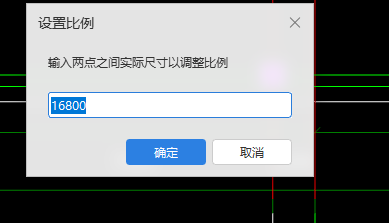

在“建模”界面—点击【图纸操作】中的【设置比例】功能—鼠标左键选取图纸上有标注距离的两点—弹出设置比例窗体—输入两点之间图纸中标注的实际距离—点击确定。如图：
备注：1.调整一个位置的比例后，当前界面整张图纸的比例都会跟着调整；
2.设置比例时的单位是mm，已经是很小的单位了，所以不能设置小数位数；
3.图纸设置比例不会影响已画的图元比例。
一张图纸有多个比例如何设置比例？
设置完图纸的比例后，图纸和轴网显示错位，如何处理？
点击蓝色字体获取详细答案
