答疑：这见剖面图什么意思，还有这波浪线

提问网友：小冰棒
提问日期：2024-09-25 15:05:23

---

解答网友：大家广联

钻石专家

折断符号，只画到到这 前面还有未画出

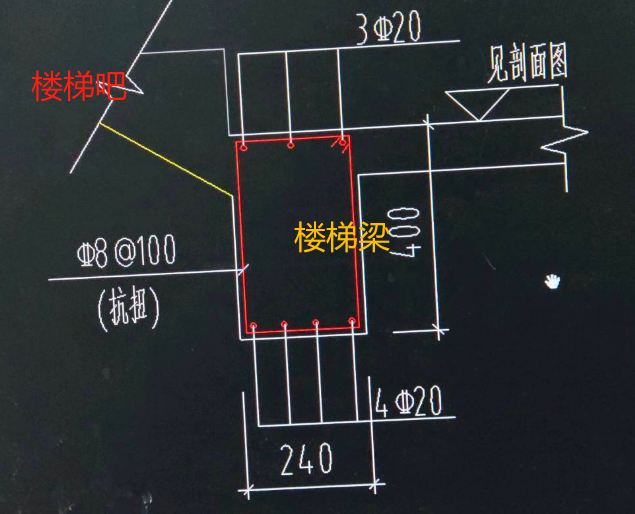

梯梁的 剖面

解答网友：天下有雪

白银专家

梁剖面，波浪线叫折断线

解答网友：雪莲

铂金专家

这波浪线是截断线，意思梯梁的顶标高看剖面图

解答网友：红梅傲雪

钻石专家

截断线吧

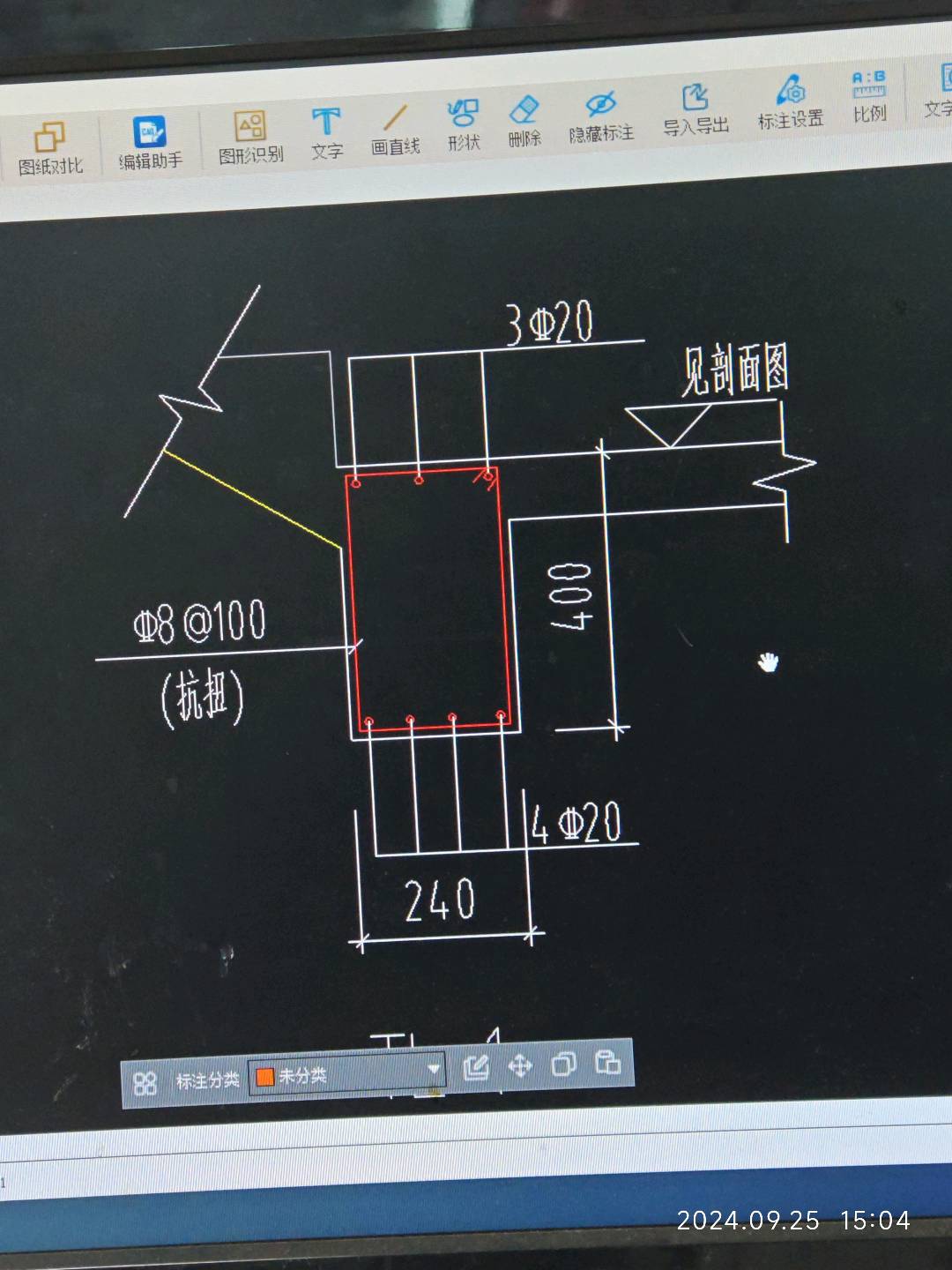

截图只是演示梁的配筋示意图
