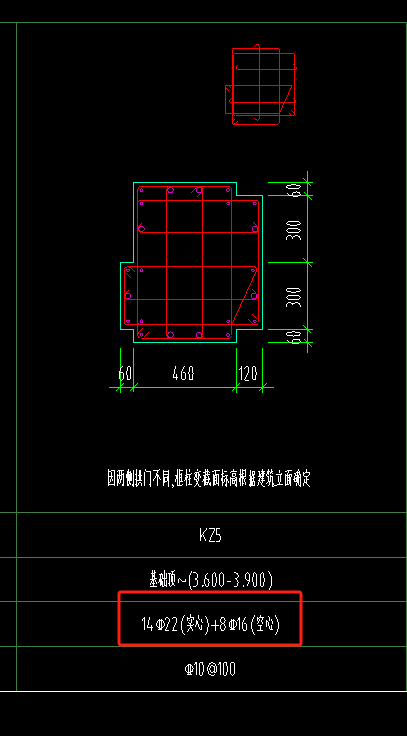

答疑：这个柱的配筋什么意思，广联达中怎么布置

提问网友：豆瓣酱
提问日期：2024-09-18 16:47:39

---

解答网友：星星

专家

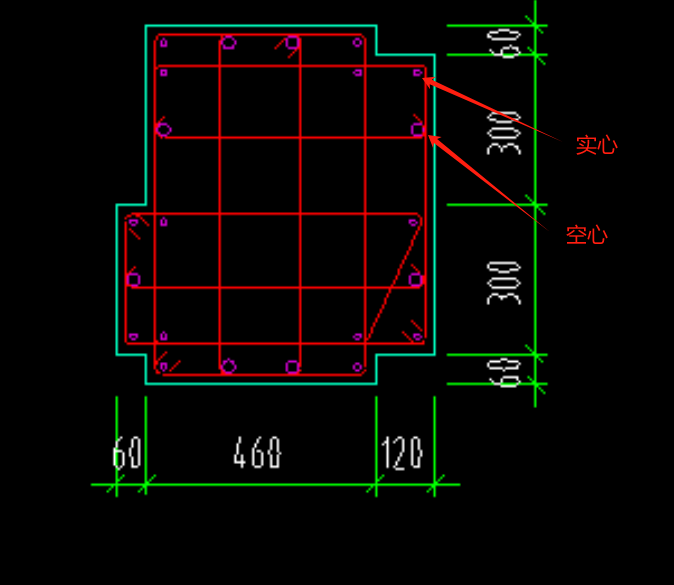

细的是实心的，粗的是空心的

解答网友：郭郭

黄金专家

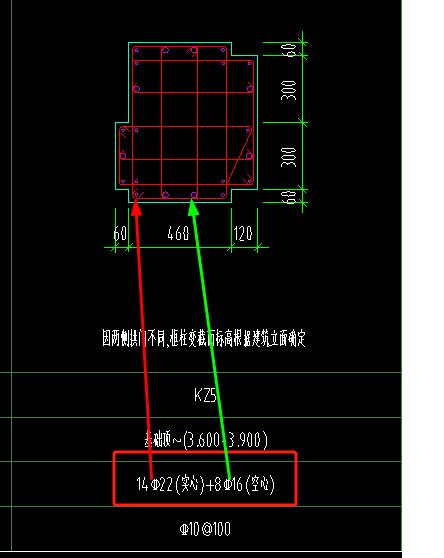

实心●代表22，空心○代表16的意思

编辑钢筋截面

解答网友：晶岭不肖生

黄金专家

对应钢筋直径的表示，注释钢筋直径对应的位置。

解答网友：陈工

钻石专家

用异形柱定义布置，小圆点是实心的，14根C22的。大圆是空心的，8根是C16的。
