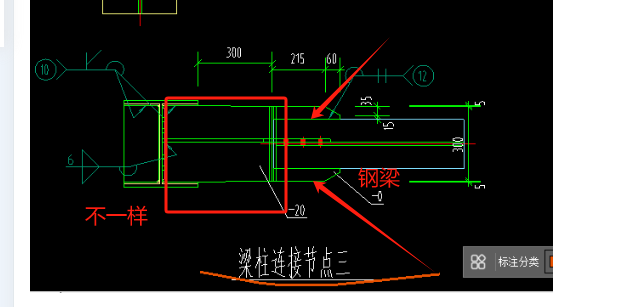

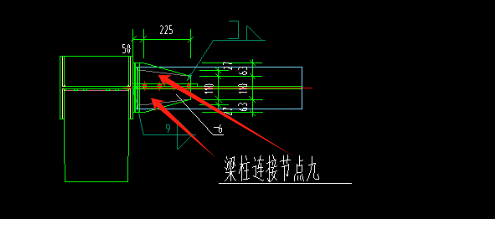

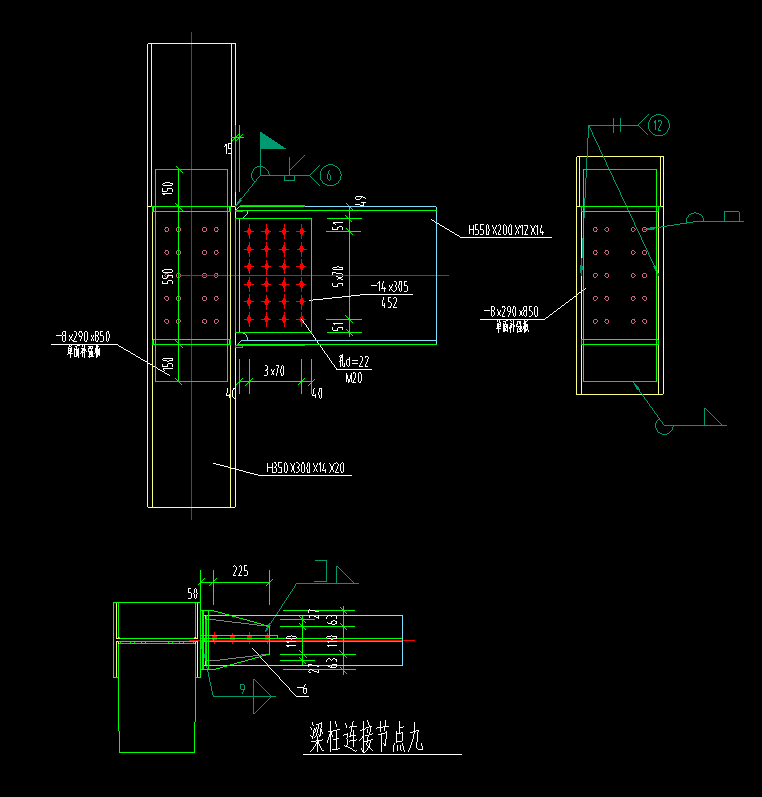

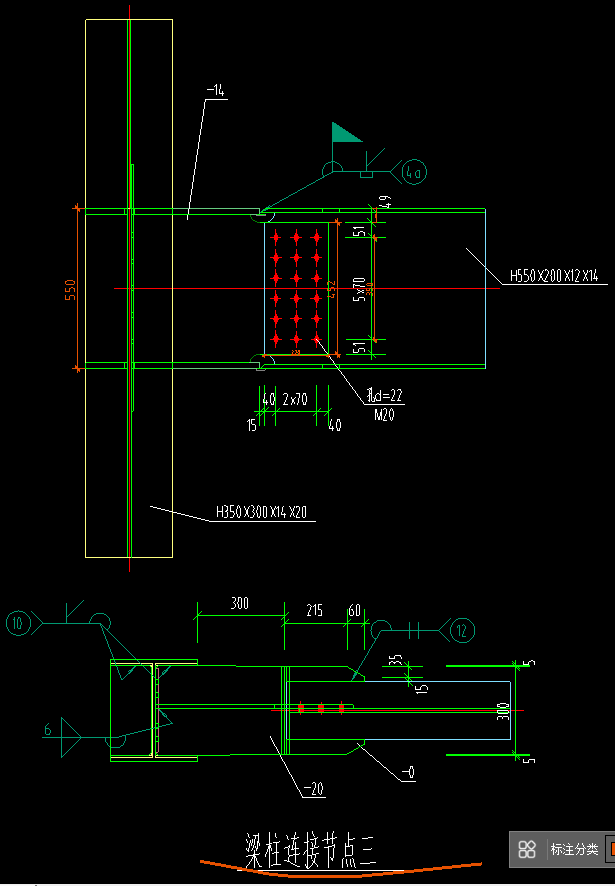

答疑：请问这两个节点图有什么不一样我看钢柱钢梁都一样

提问网友：⑦②①
提问日期：2024-08-30 08:32:08

2024-08-30 08:32:22 补充

---

已采纳
解答网友：杨华

白银专家

明显不一样，一个是柱翼缘板和梁连接节点。一个是柱腹板和梁连接节点；

解答网友：追梦

专家

不一样。仔细认真审查每一条线；

解答网友：造价领域

白银专家

节点板不一样

解答网友：陈工

钻石专家

靠近垂直的构件距离不一样的。
