答疑：请教一下雨水的原理图，有点看不懂。

提问网友：Burning
提问日期：2024-08-16 21:58:03

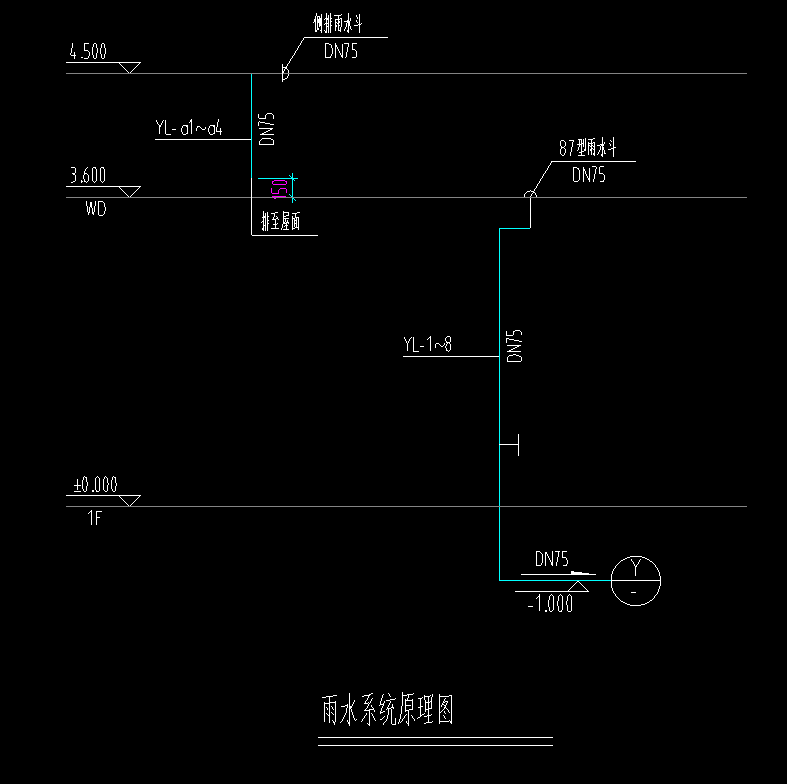

这个图是说明雨水从楼顶流到侧面雨水斗，然后经过 yl1-4 管道到屋顶在通过 87 型雨水斗流到 1-8 的雨水立管吗？看的不是很理解，谁可以跟我讲解下。谢谢啦

2024-08-16 22:05:45 补充

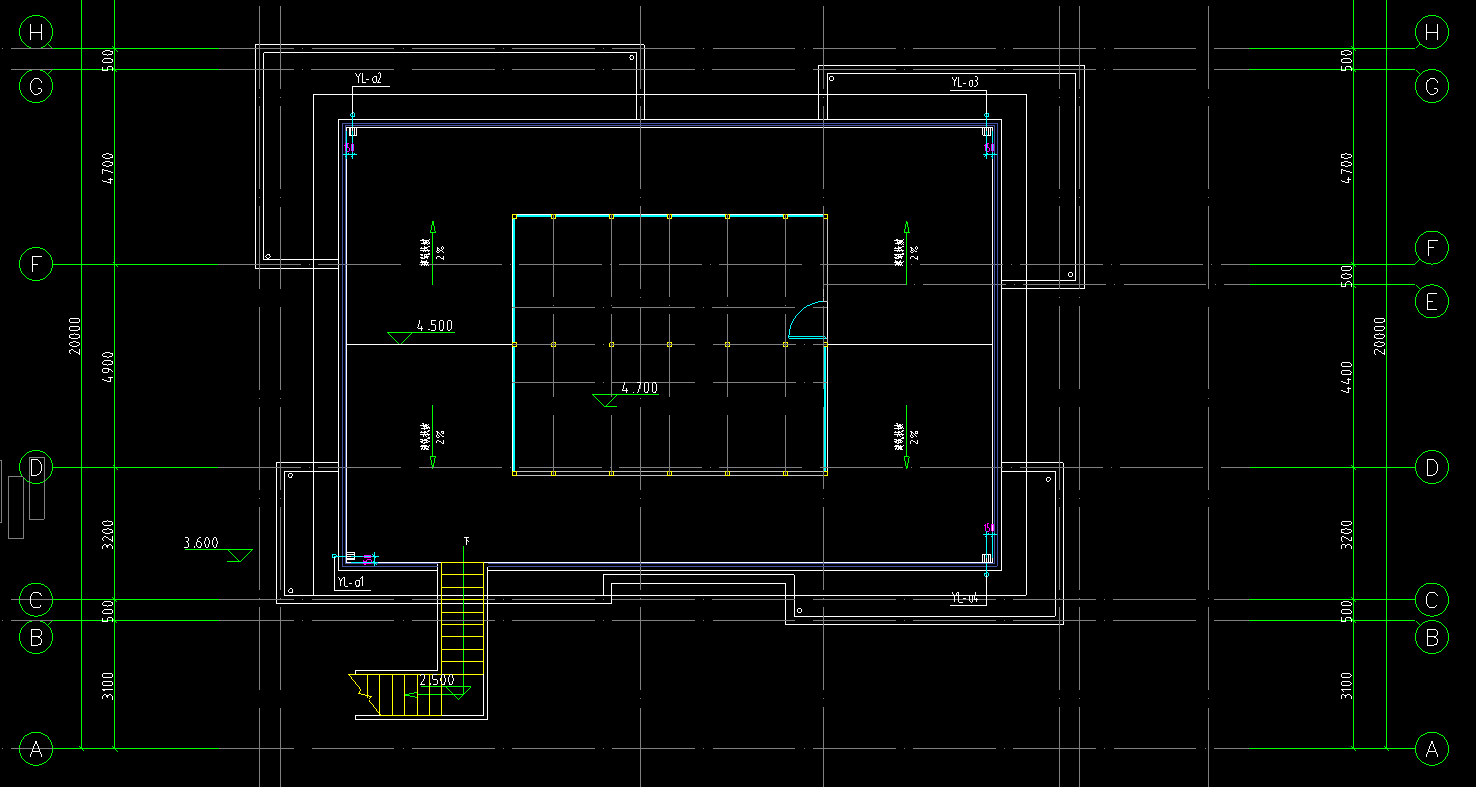

这是屋顶平面图

---

解答网友：归途

白银专家

不是，这个地方应该是屋顶机房层顶的雨水排水立管，然后屋顶地面有排水沟，侧墙有个排水溢流洞可以排水。
