答疑：系统图怎么看懂？

提问网友：我
提问日期：2024-08-13 16:41:06

---

解答网友：睡 莲

钻石专家

结合平面图看

解答网友：*Q*

黄金专家

结合平面图看

解答网友：筑梦攻城狮

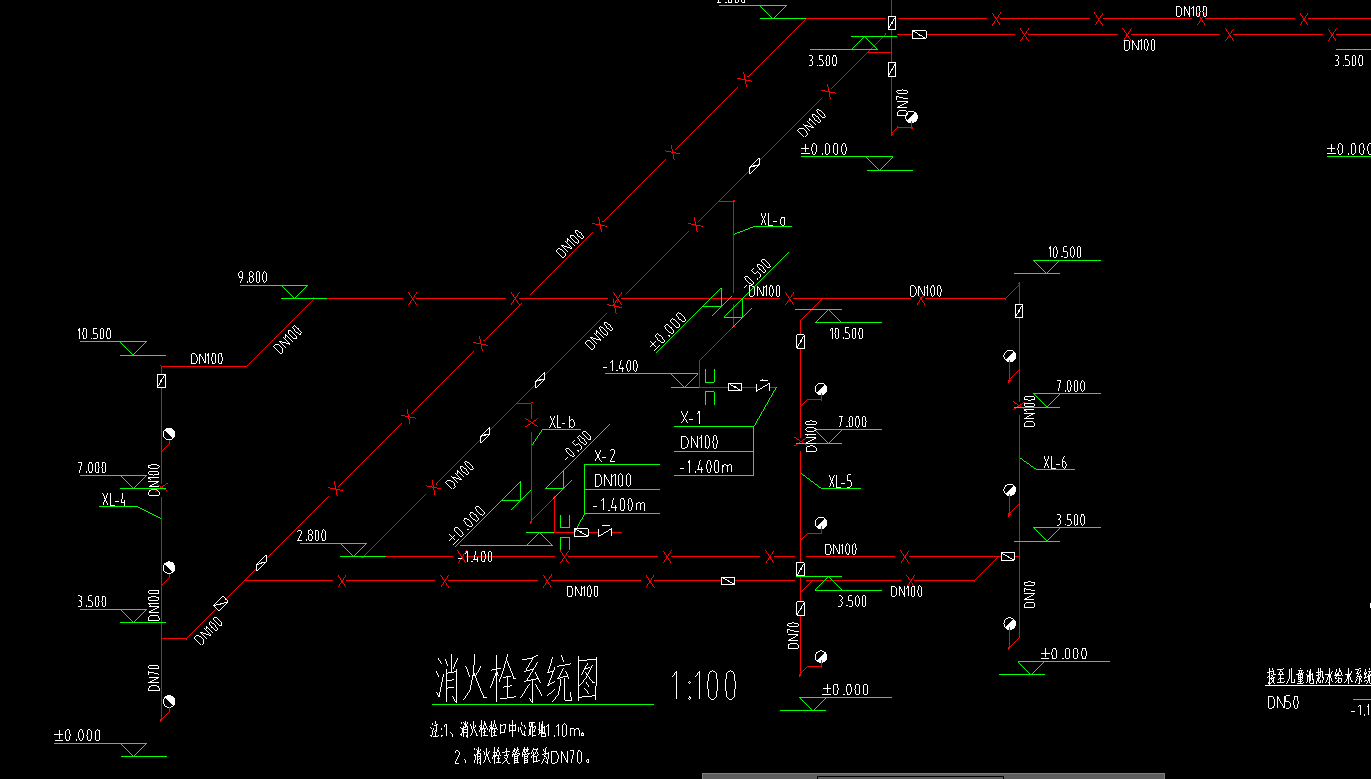

系统图反馈的信息是管道的标高、方位走向；不能只看这一张图纸。需要结合平面图纸一起看的，按系统图纸上面管道编号（XL-1/2/3等等）去找对应在平面图纸上面的管道编号(XL-1/2/3等等)和消火栓是如何连接的，把平面图上面的管道连线完成后（三维模式）就得到了和系统图纸一样的效果。
