答疑:暗柱非阴影区如何理解

提问网友:Healer
提问日期:2024-08-01 00:16:36

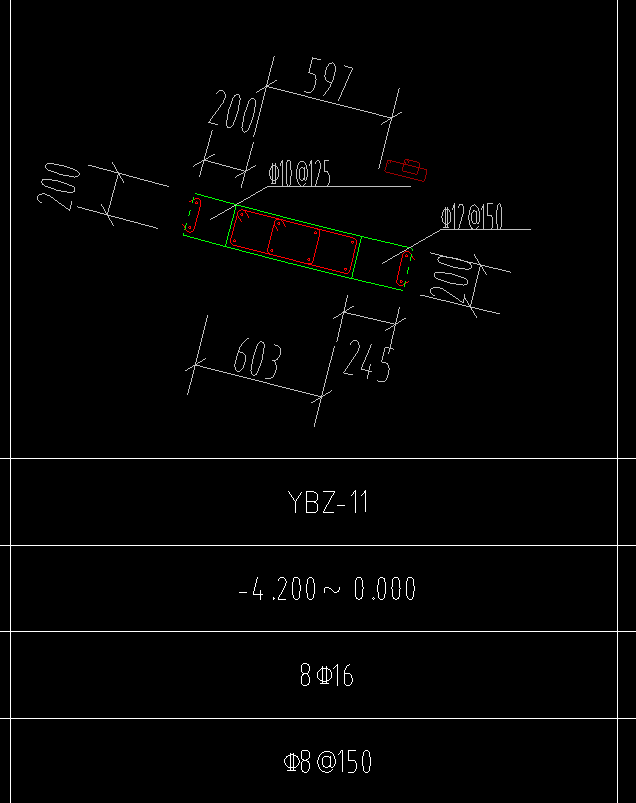

1、左侧200宽、右侧245宽区域是否属于非阴影区?

2、是否全部作为一个暗柱处理?、

3、非阴影区的纵筋需要画吗,若需要,是否同剪力墙纵筋?

4、非阴影区部分的拉筋需要在暗柱里面画出来吗,那样不就和剪力墙中的拉筋重复了吗?

5、为什么下面标注的是8根钢筋,而大样图一共是12根钢筋?

非阴影


解答网友:钢筋撑起半边天

钻石专家

1、左侧200宽、右侧245宽区域是否属于非阴影区?属于

2、是否全部作为一个暗柱处理?可以,建议分开处理

3、非阴影区的纵筋需要画吗,若需要,是否同剪力墙纵筋?是的同剪力墙的竖筋

4、非阴影区部分的拉筋需要在暗柱里面画出来吗,那样不就和剪力墙中的拉筋重复了吗?在画上拉筋,定义了非孤影区域,在计算剪力墙拉筋时不会重复计算拉筋。

5、为什么下面标注的是8根钢筋,而大样图一共是12根钢筋?8C16是阴影区暗柱的竖筋。还有4根没有注明的是同剪力墙竖筋直径
