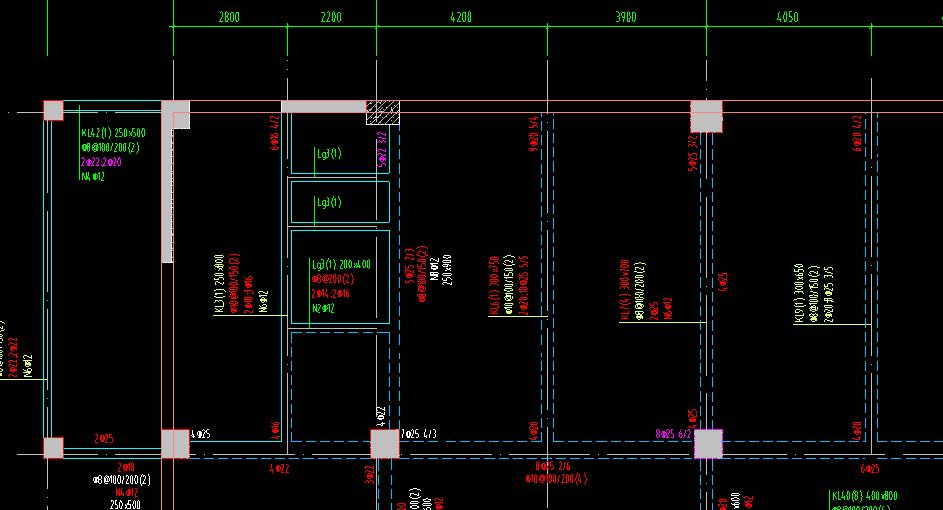

图纸上的梁，有的是实线，有的是虚线，这里是有什么讲究的，请大神指导
已采纳
解答网友：钢筋撑起半边天
钻石专家
图纸上的梁，有的是实线——上返梁是实线
有的是虚线——普通的梁是虚线
解答网友：大家广联
钻石专家
虚线是梁 实线是墙（蓝色实线左上角与左边的也是梁中间的也是梁
解答网友：小高同学
专家
实线表示的是从上往下看能看到的边，虚线表示的是从上往下看看不到的边
比如一张梁的平面图纸
最外侧的梁的外梁边线都是实线
外侧梁的内边线和内梁底边都有板盖住了
是看不到的
所以用虚线表示
解答网友：辰亦可美
专家
虚线是和板平齐，被板覆盖。
解答网友：xagcc
钻石专家
虚线是被板覆盖了，梁顶标高同板顶标高。
实线的梁顶标高高出了板顶标高。
