答疑:建模软件怎么设置比例,图纸的尺寸跟识别出来的尺寸不一样

提问网友:粽子
提问日期:2024-06-05 09:47:27

设置比例


解答网友:大家广联

钻石专家

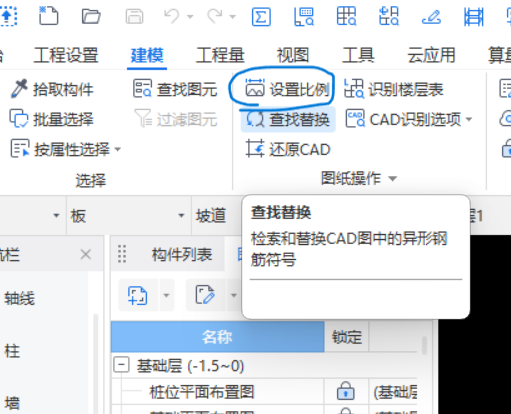

在“建模”界面—点击【图纸操作】中的【设置比例】功能—鼠标左键选取图纸上有标注距离的两点—弹出设置比例窗体—输入两点之间图纸中标注的实际距离—点击确定。如图:

备注:1.调整一个位置的比例后,当前界面整张图纸的比例都会跟着调整;

2.设置比例时的单位是mm,已经是很小的单位了,所以不能设置小数位数;

3.图纸设置比例不会影响已画的图元比例。

一张图纸有多个比例如何设置比例?

设置完图纸的比例后,图纸和轴网显示错位,如何处理?

点击蓝色字体获取详细答案
