答疑：这种附筋有快速处理办法没有

提问网友：.
提问日期：2024-05-22 17:24:19

---

解答网友：娃哈哈

黄金专家

负筋编号替换为说明里的样式

解答网友：禾沐

铂金专家

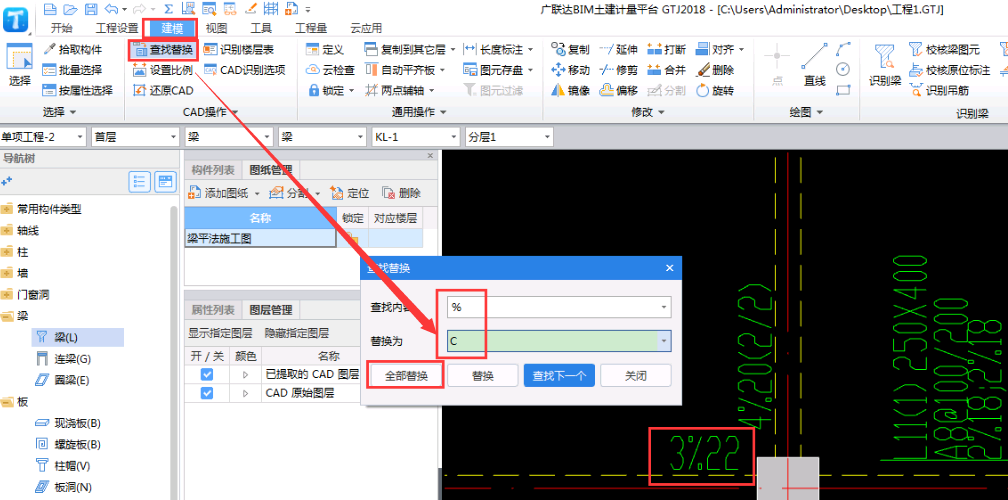

图纸中板筋名称标注为F8/R10之类的，先用【查找替换】，将代号替换为配筋信息再进行识别。

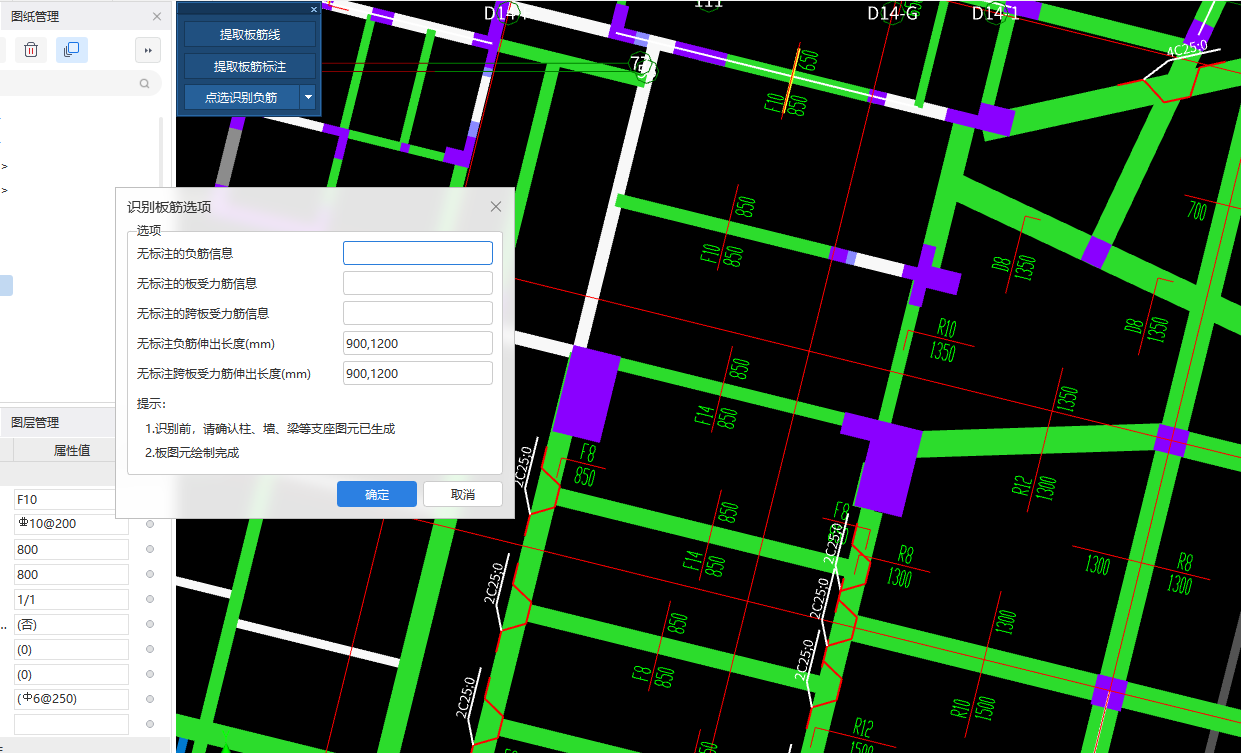

切换到板负筋界面—点击“建模”中的【识别负筋】—点击提取板筋线—提取板筋标注—自动识别板筋即可。如图：

备注：1.自动识别板筋会将提取的板筋线均识别，若只需要识别负筋，可以只提取负筋线后识别。

2.如果图纸上的钢筋线不规范的情况下自动识别不了，只能手动绘制。
