提问网友：T.
提问日期：2024-05-22 09:01:40
解答网友：大家广联
钻石专家

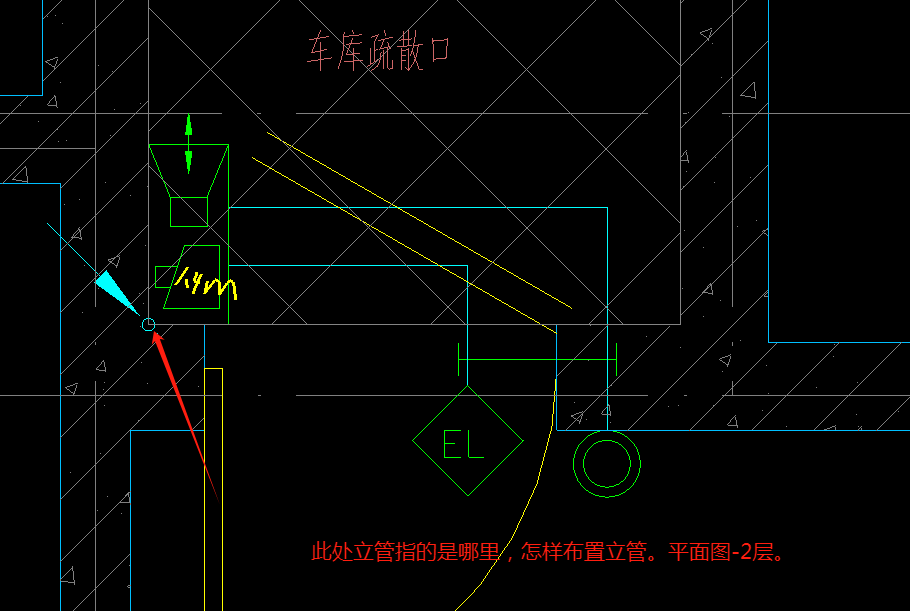

由上层引到此处的
解答网友：来时的路
黄金专家

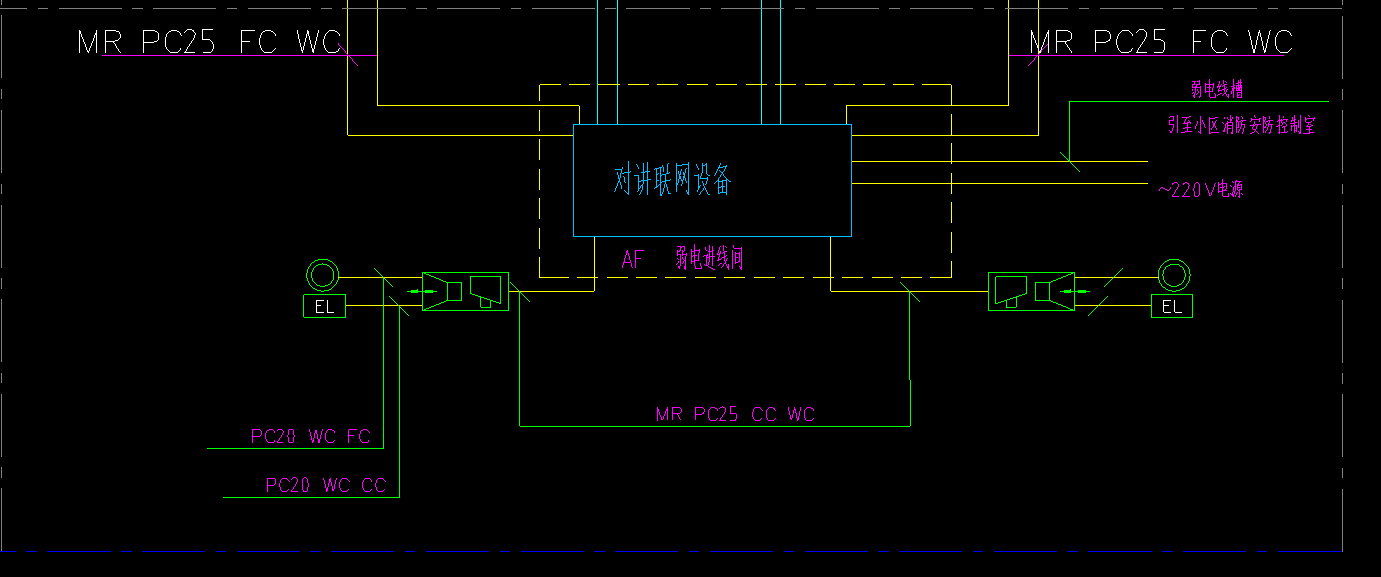

这个地方立管代表竖向引出至对讲联网设备，你要在平面图或者系统图先确定对讲联网设备在电井还是弱电间，排除方法如下：
-
看是否有电井、弱电间大样图，看图纸是否有对讲联网设备；
-
看系统图对讲联网设备所在楼层
-
在平面图找对讲联网设备
-
确定对讲联网设备的位置后，就可以计算出你这个立管到底往哪里走了
