提问网友：雪翼
提问日期：2024-04-08 10:21:11
已采纳
解答网友：Rush
白银专家
您好
场景一：若使用的是GTJ2025/GTJ2021的1.0.29.0及以上版本软件，有高强节点功能。

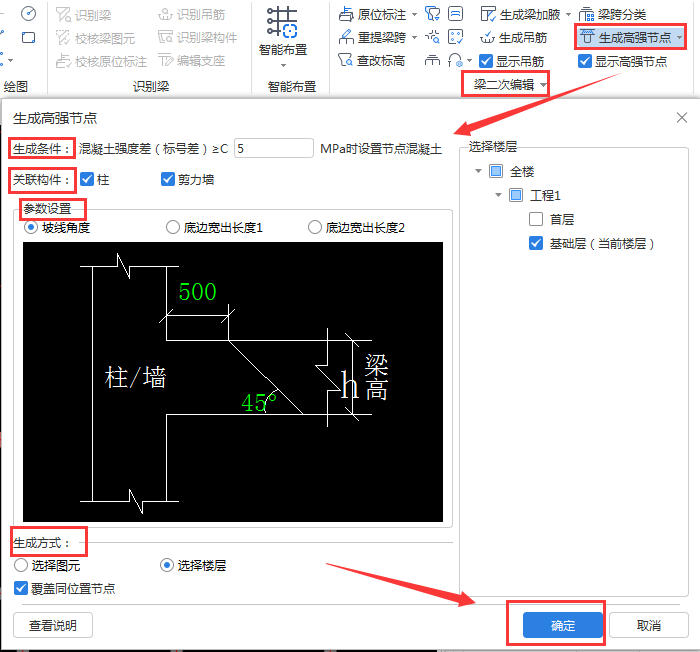

方法：在梁建模界面，右上角的【梁二次编辑】中点击【生成高强节点】，根据图纸要求在软件中设置图元的生成条件、关联构件、参数设置以及生成方式；
若【生成方式】选择的是“选择图元”，则点击“确定”后，需要鼠标左键选择一下图元，鼠标右键即可生成；
若【生成方式】选择的是“选择楼层”，则点击“确定”后，直接自动生成。如图：
场景二：若使用的是GTJ2021的1.0.29.0以下版本/GTJ2018软件。

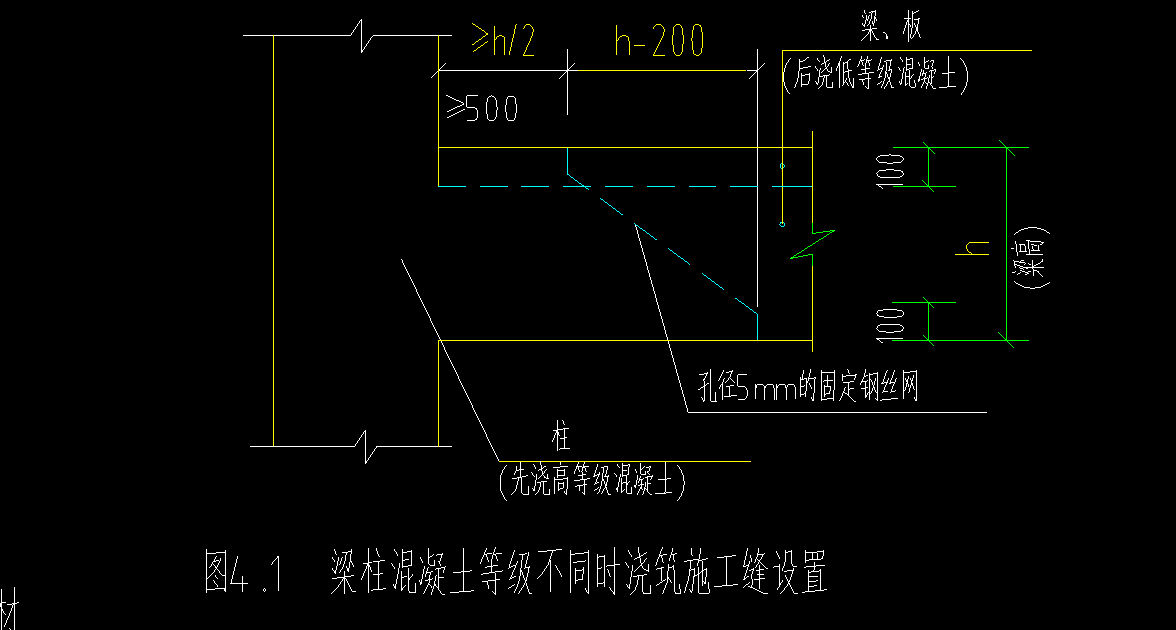

方法：软件中暂时无法直接设置框架柱与框架梁交接处砼强度等级不同的情况，建议在【表格算量/表格输入】中手动处理。
解答网友：spicybar
专家
梁体积算到柱边
解答网友：阿古木力
黄金专家
软件可生成梁柱高强节点，软件右上角
解答网友：茉莉
黄金专家
画图的时候每个构件都是对应的属性，你选择好对应的混凝土标号就行。
实际施工也是现浇墙柱，后浇板
