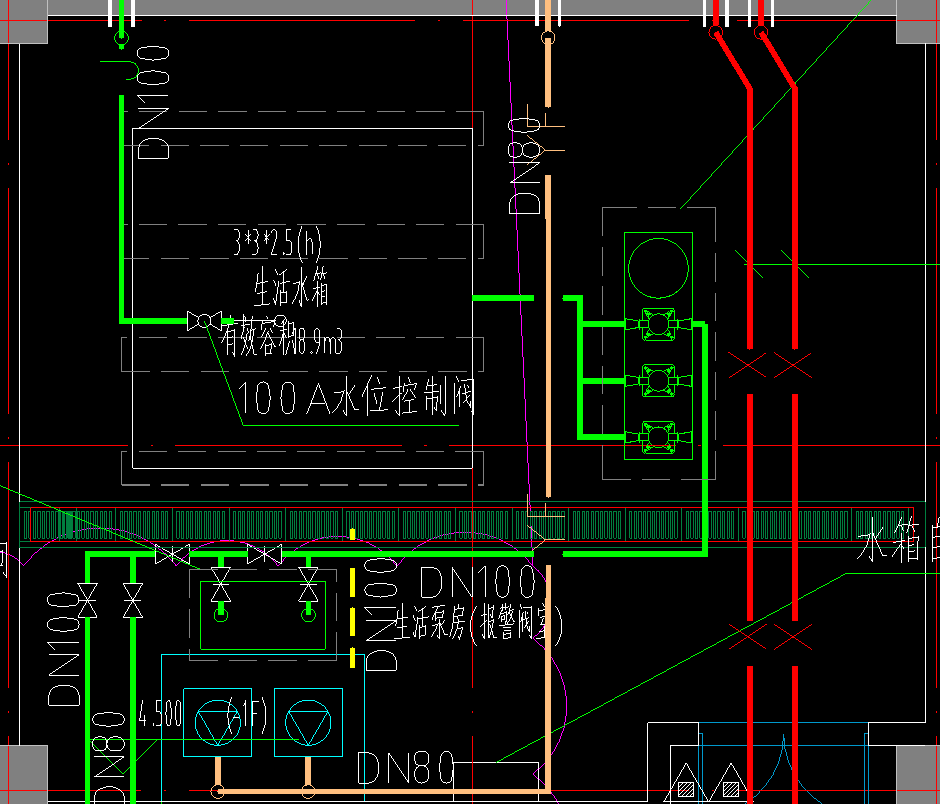

答疑:这块的给水管看不太明白,有没有大佬帮忙讲解一下,第一个是系统图,第二个是平面的

提问网友:魏文杰
提问日期:2024-04-07 16:14:41

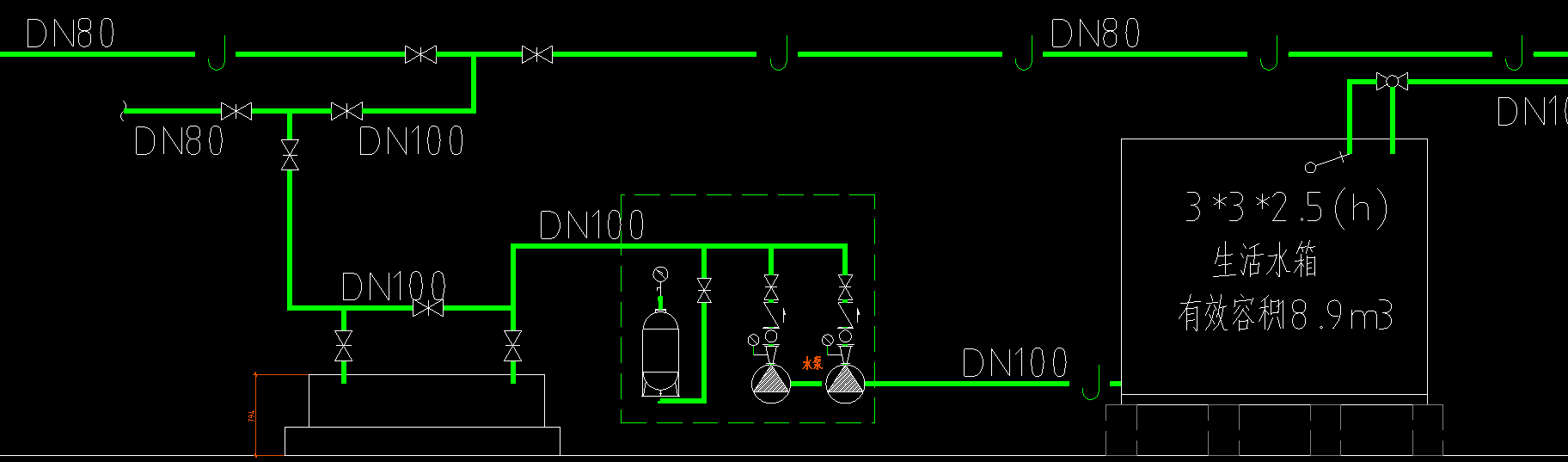

系统图

给水


解答网友:来时的路

白银专家

通过水箱位置,在系统图看管子的立管、管径及走向,在平面图量水平长度

0

评论0
