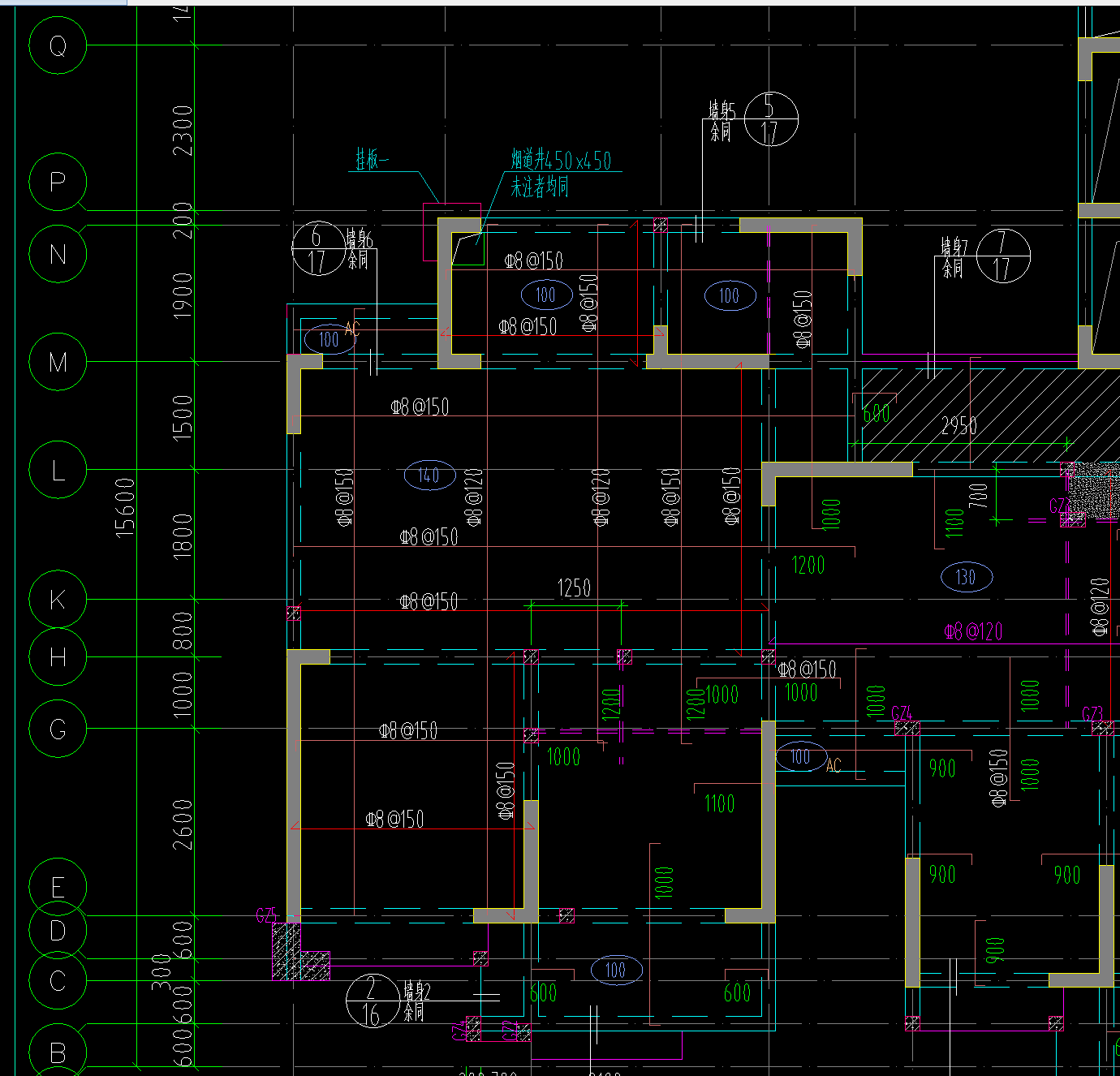

答疑:请问一下,感觉他这个板筋好混乱啊,该按什么来布置

提问网友:我也是
提问日期:2024-03-23 11:03:49

板筋答疑解惑


已采纳
解答网友:GXZ

铂金专家

不会乱的,钢筋线两端45度弯折是板底受力筋,是他的面部钢筋可以选择跨板钢筋布置,按设计标注的相应板块范围选择自定义范围布置

解答网友:一杯红酒

黄金专家

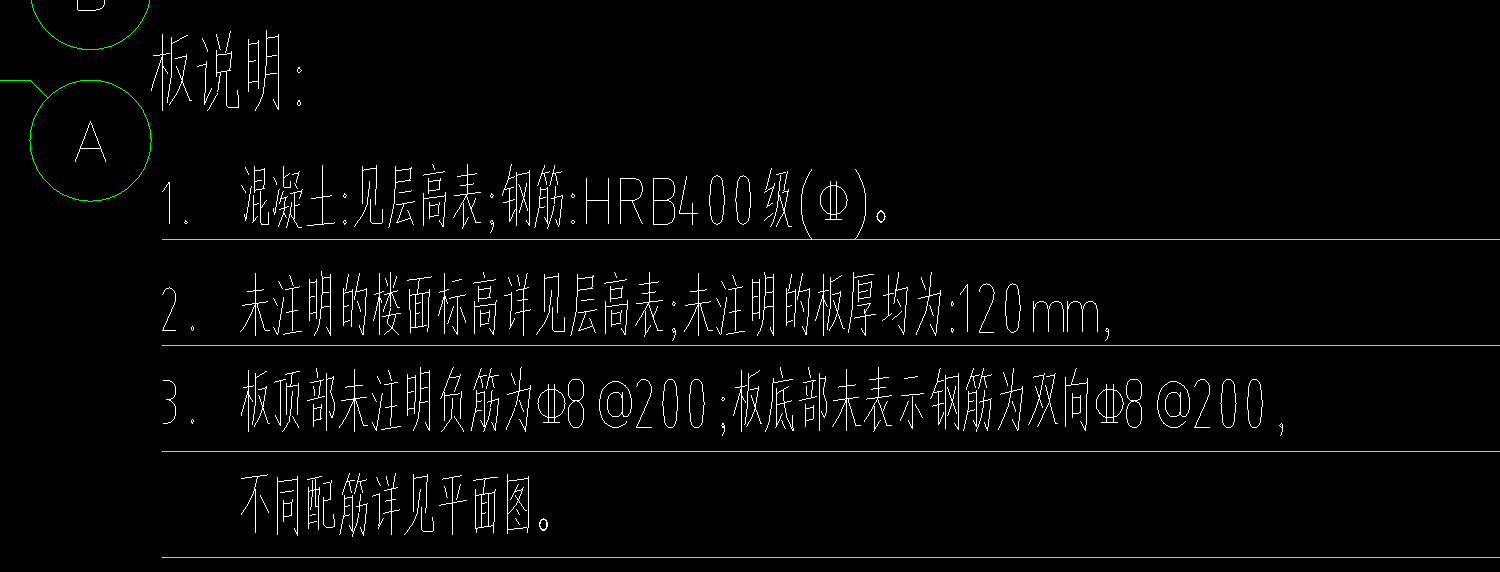

没有画板底钢筋的按C8@200,双向布置,画出一个方向底筋的,另一个方向按C8@200

画出负筋没有注明规格的按C8@200,画出负筋注明规格的按注明
