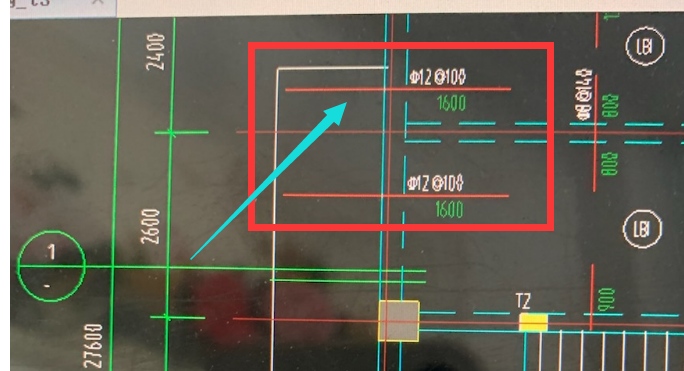

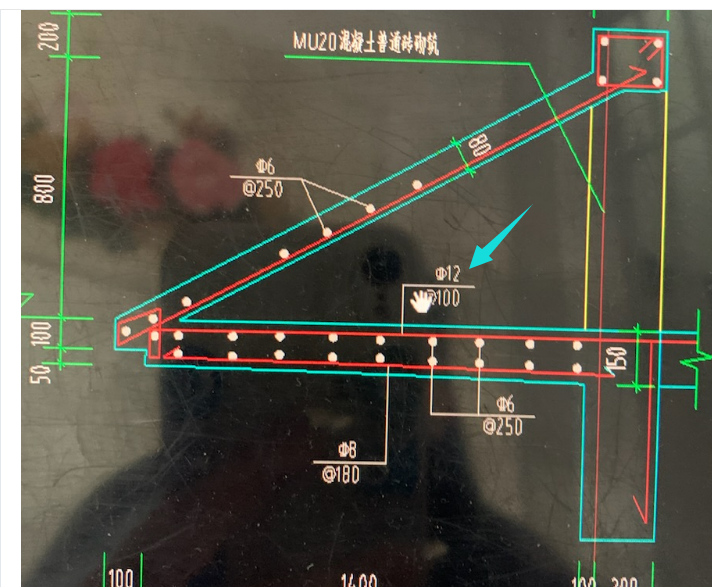

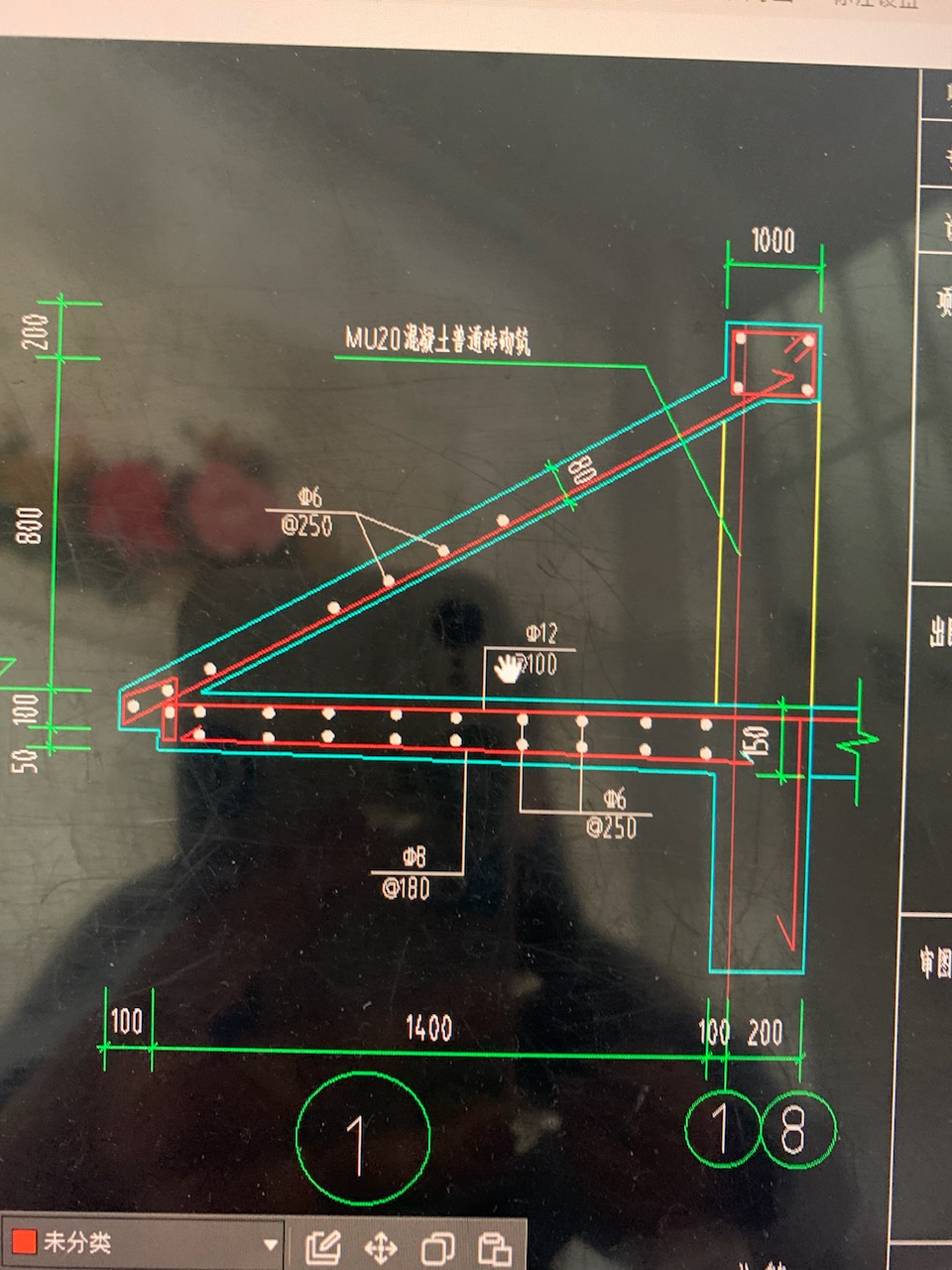

答疑：这个150的板怎么看那个是纵向钢筋和横向钢筋？

提问网友：闪闪
提问日期：2024-03-12 11:36:52

---

解答网友：Leo

黄金专家

红线是横向，白点是纵向

解答网友：禾沐

黄金专家

单图二垂直这个板 那就是C8是横C6是纵筋

如果图纸其他有与这个板垂直方向也有 那就是反过来

解答网友：天涯浪子

钻石专家

解答网友：鸿天

白银专家

你的图纸，节点图中点筋是垂直，线筋是水平。实际情况这个是相对的
