答疑：请问这个是板式过梁还是梁式过梁

提问网友：。。
提问日期：2024-02-15 13:32:15

2024-02-15 13:32:31 补充

2024-02-15 13:37:04 补充

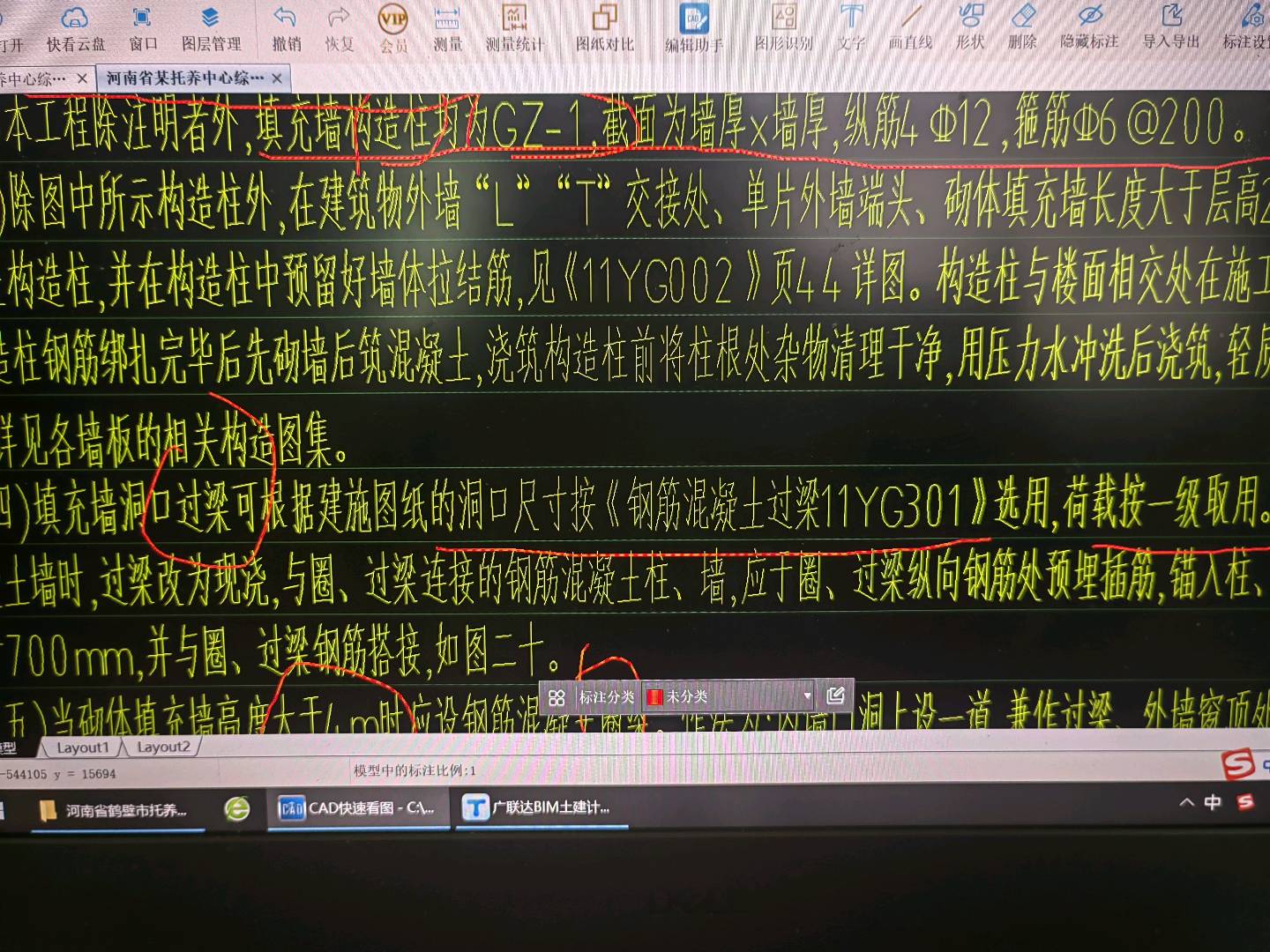

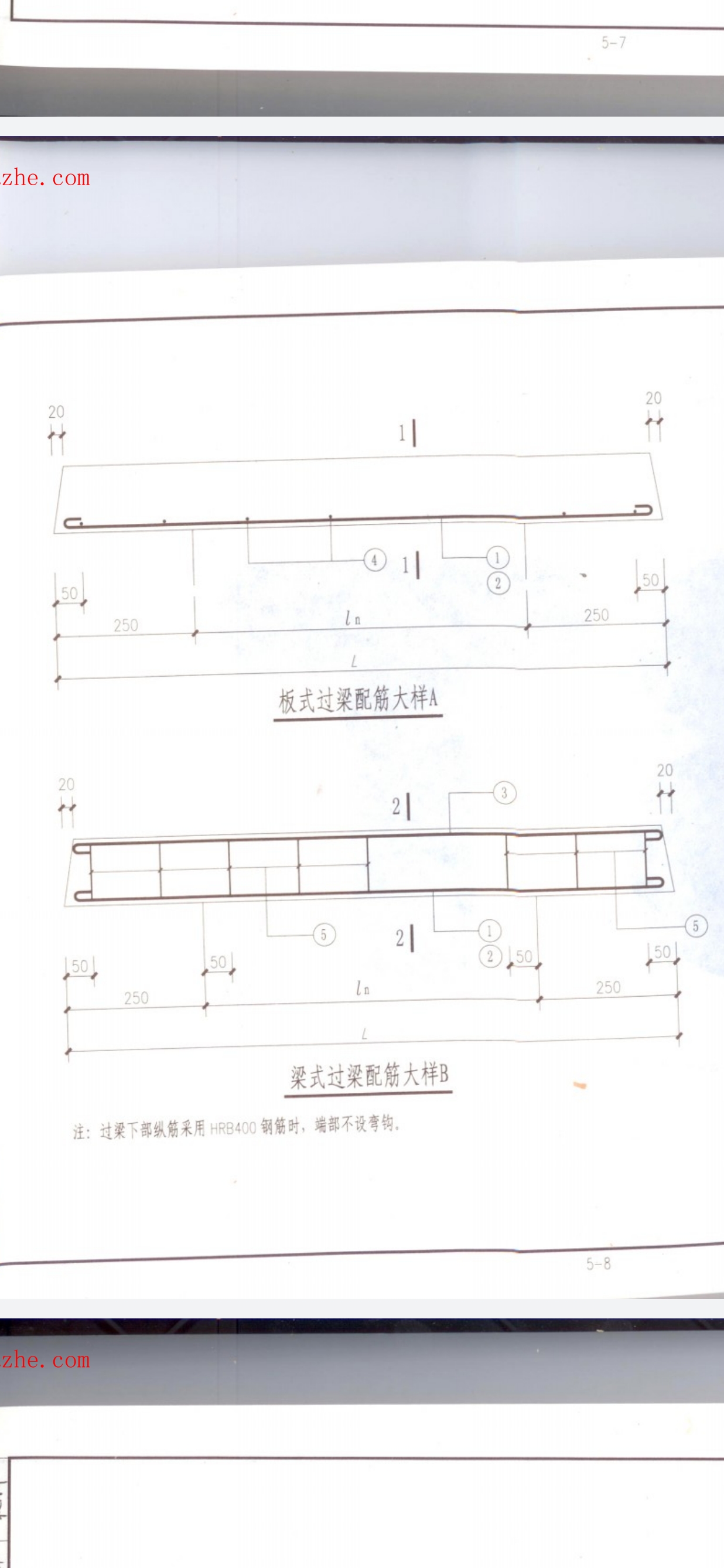

根据图集上下部钢筋应该取多少，请各位前辈指点一下，看不太明白图集

---

已采纳
解答网友：MXMM

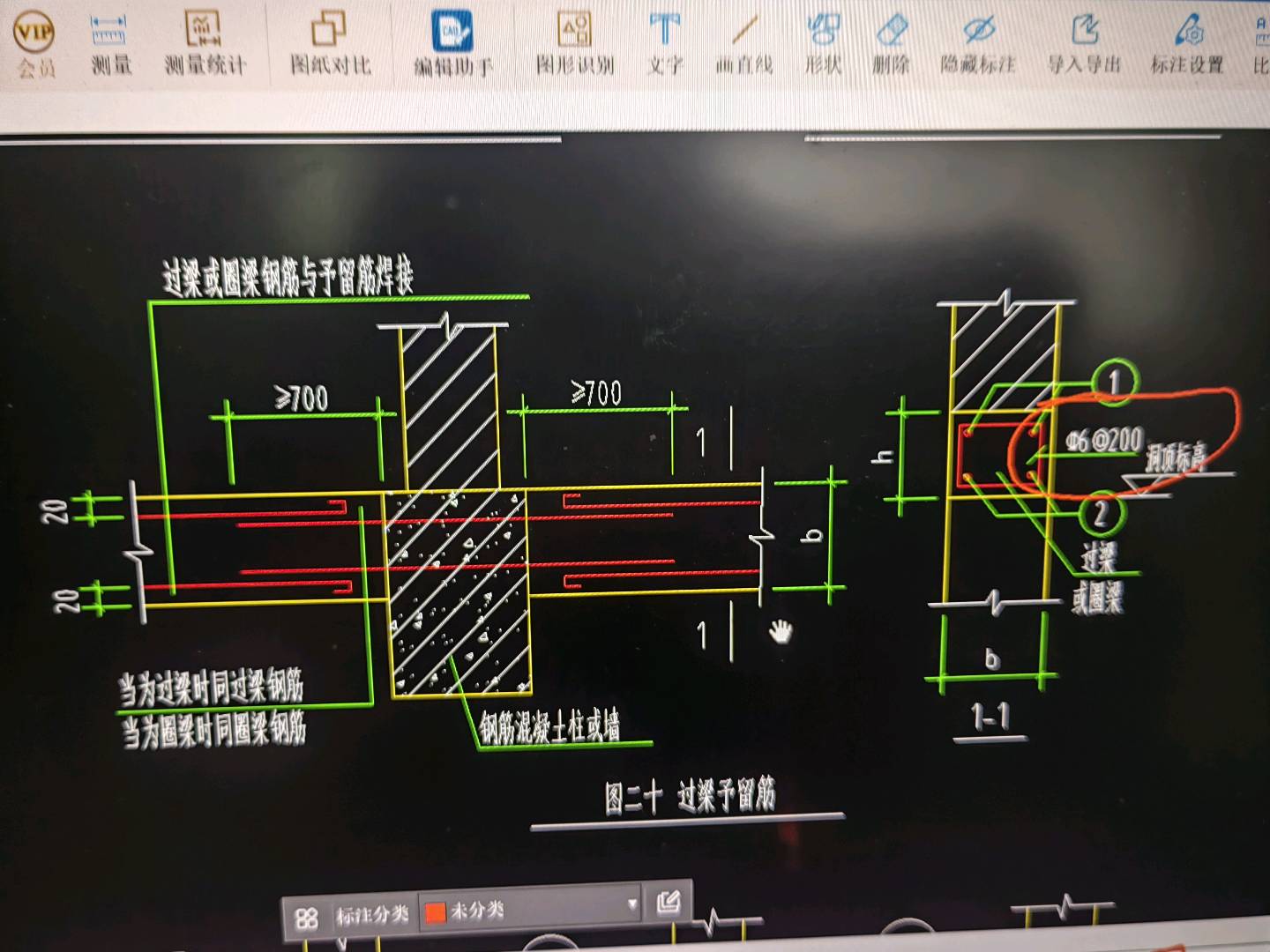

1） 从提供的图看，此过梁属于梁式过梁，断面见1-1

2）该洞口具体按过梁还是圈梁配筋，要根据图纸上的具体情况确定

3)  该洞口处为圈梁时梁的钢筋按圈梁钢筋设置，当该洞口处为过梁时梁的钢筋按过梁钢筋设置，箍筋都按A6@200设置

解答网友：星辰大海

梁式过梁

解答网友：nh

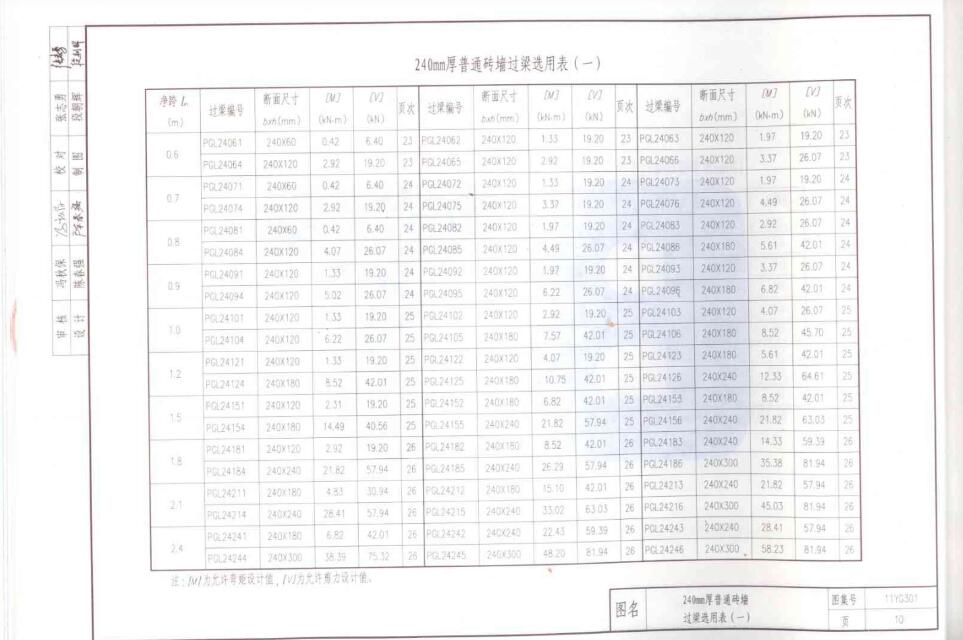

要按图纸要求洞口尺寸，墙厚等，结合图集内的选用表确定
